Scene-referred(光基準)と、Display-referred(表示基準)の流れをここまで確認してきました。

実際に、FlameのColour Managementノードからどのようにセットアップしていくのか、

Input TransformとView Transformの運用の違いも同時に確認していきます。

目次 [ close ]
  1. Input Transformの運用
  2. View Transformの運用
  3. なぜ、ACES 1.0 SDR-video(表示レンダリング)を選択するのか？
  4. 逆表示レンダリング(インバーストーンマッピング)
  5. ビューポートの表示レンダリング(トーンマッピング)

Input Transformの運用

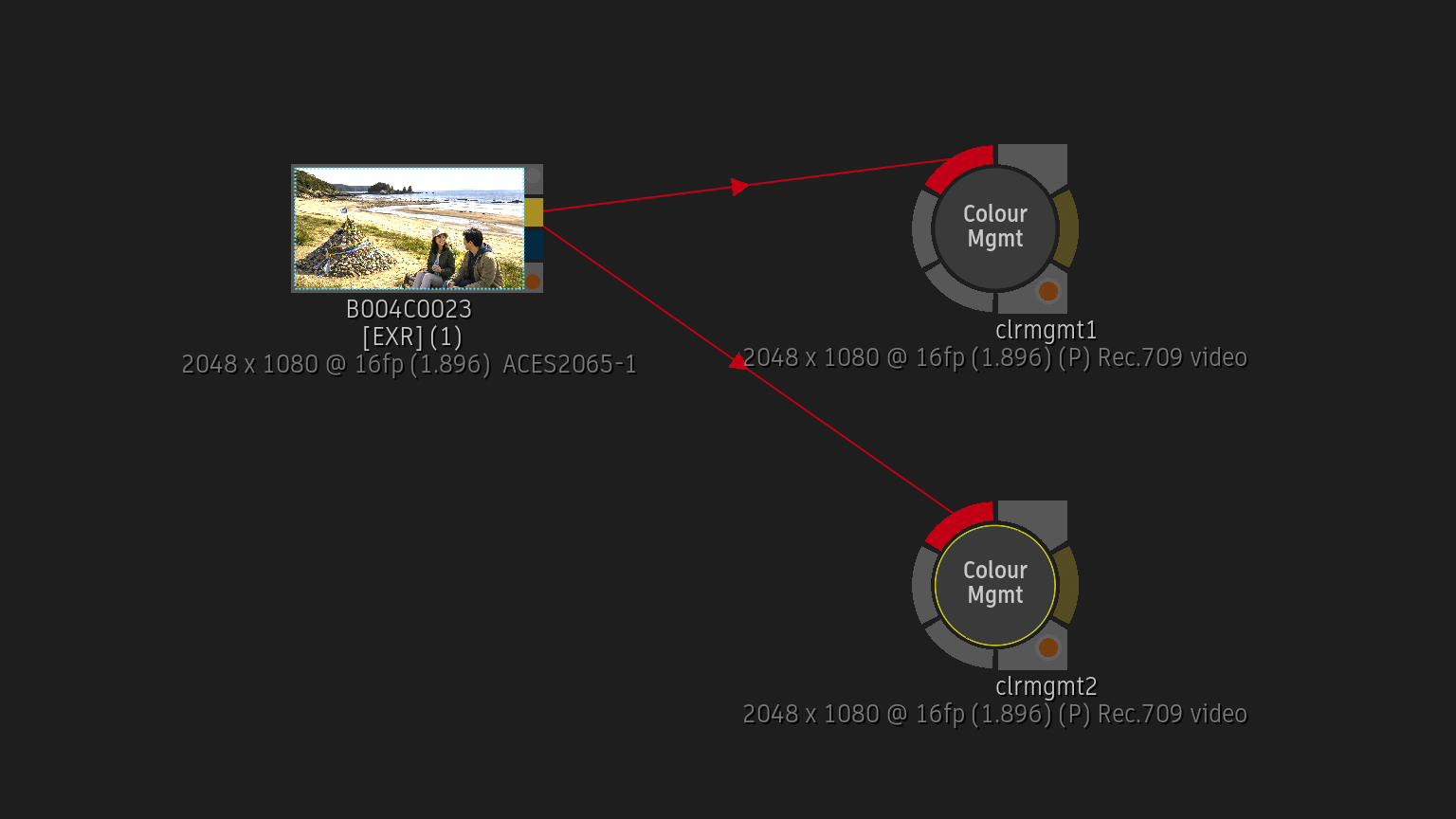

Batch SchematicにACES2065-1イメージファイルをインポート。

光 (Scene)
│
▼
レンズ
│
▼
カメラセンサー
│
▼
RAW
│ ----------> デモザイク (ディベイアリング)
▼
ACES2065-1 / Scene-referred (光基準) ----------> 記録されている光の情報を保持

インポートされたACES2065-1イメージファイルは、RAW画像からデモザイク(ディベイアリング)されたScene-referred(光基準)の画像になります。

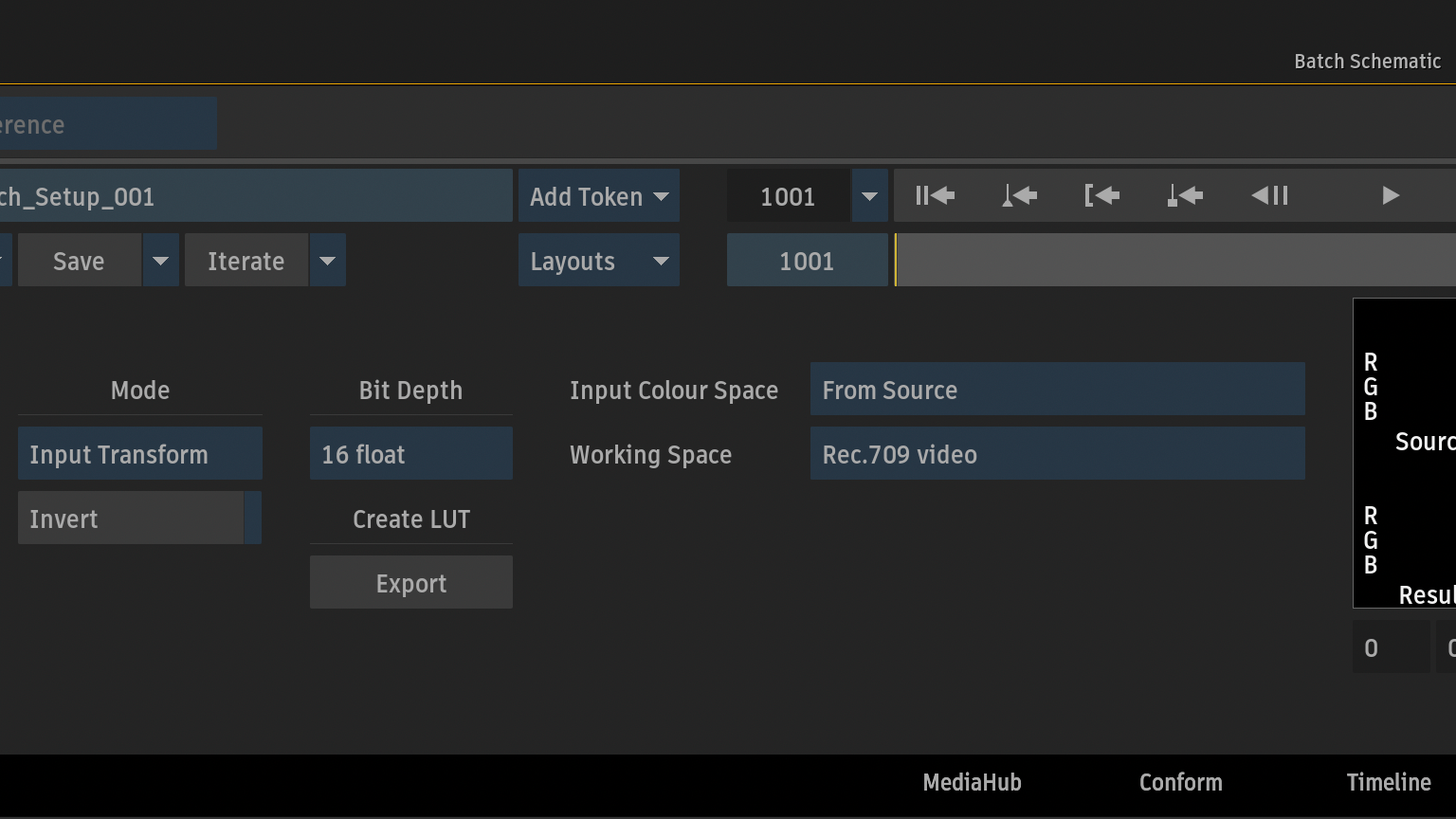

上のColour Managementノードは、Input Transformを選択しています。

この場合、2つのドロップダウンを選択することができます。

  • Input Colour Sopace
    フロント入力のカラースペース(ACES2065-1)
  • Working Space
    光の情報を保持したまま、目的のカラースペースにデコード

Input Transformから表示レンダリング(トーンマッピング)することはできません。

  • ACES2065-1 > LogC4 / ARRI Wide Gamut 4
  • SLog3 / SGamut3 > ACEScg など

このように、Input Transformは、光の情報（Scene-referred）を保持したまま作業用のカラースペースへ変換することが目的のモードになります。

View Transformの運用

一方、View Transformは目的が異なります。

下のColour Managementノードは、View Transformを選択しています。この場合、3つのドロップダウンを選択することができます。

  • Tagged Colour Space
    フロント入力のカラースペース(ACES2065-1)
  • View Transform
    表示レンダリング(トーンマッピング)

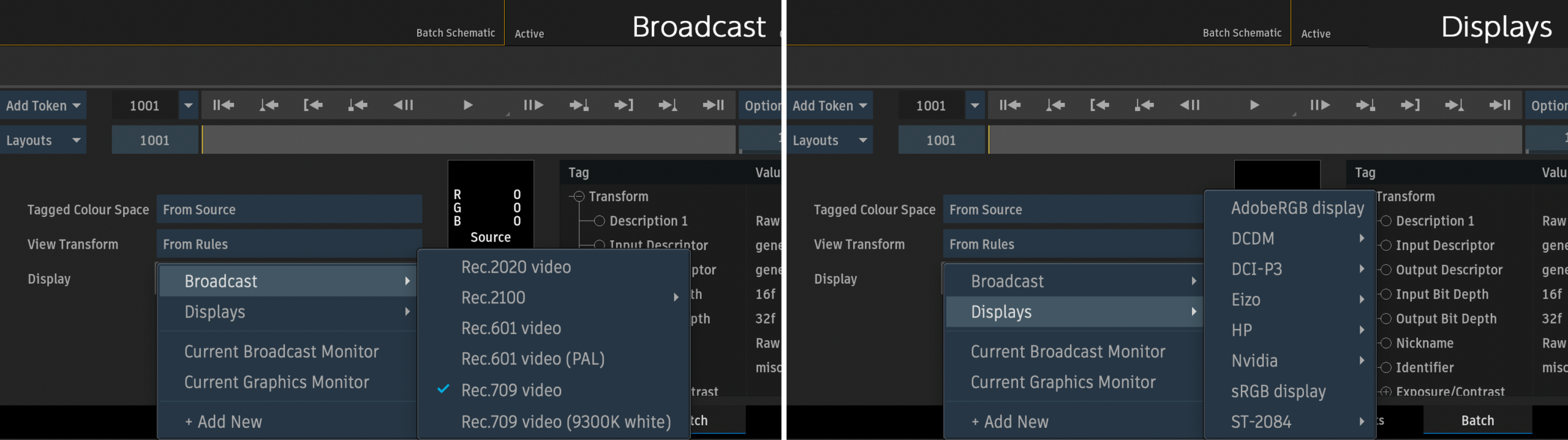

  • Display
    ディスプレイに合わせた色域とガンマを適用
ACES2065-1 / Scene-referred (光基準)
│
▼
ACES 1.0 SDR-video / 表示レンダリング （トーンマッピング）
│
▼
Rec.709 video / Display-referred (表示基準)
├ 色域
└ ガンマ

このように、View Transformでは、表示レンダリング（トーンマッピング）を行い、ディスプレイに表示するための色域とガンマへ変換させるモードになります。

なぜ、ACES 1.0 SDR-video(表示レンダリング)を選択するのか？

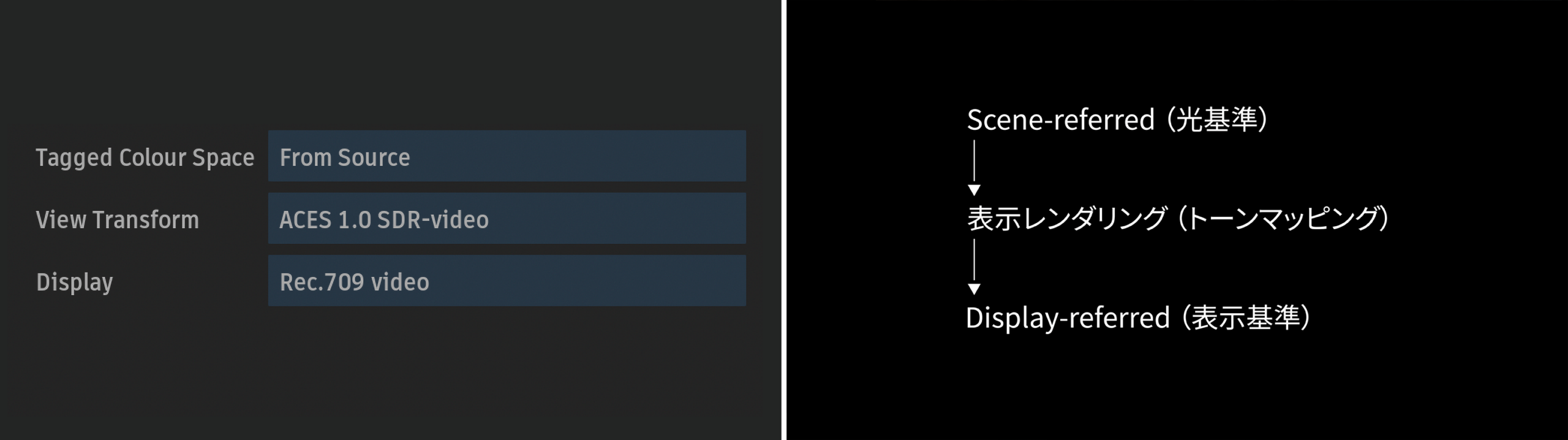

View Transform(モードのView Transformではなく、3つのドロップダウンの真ん中)からACES 1.0 SDR-videoを選択しています。表示レンダリング(トーンマッピング)から、Rec.709の輝度レベルにマッピングさせるためです。

今回確認しているFlameのバージョンですが、OCIOに対応していない2025になります(2026以降はACES 2.0)。

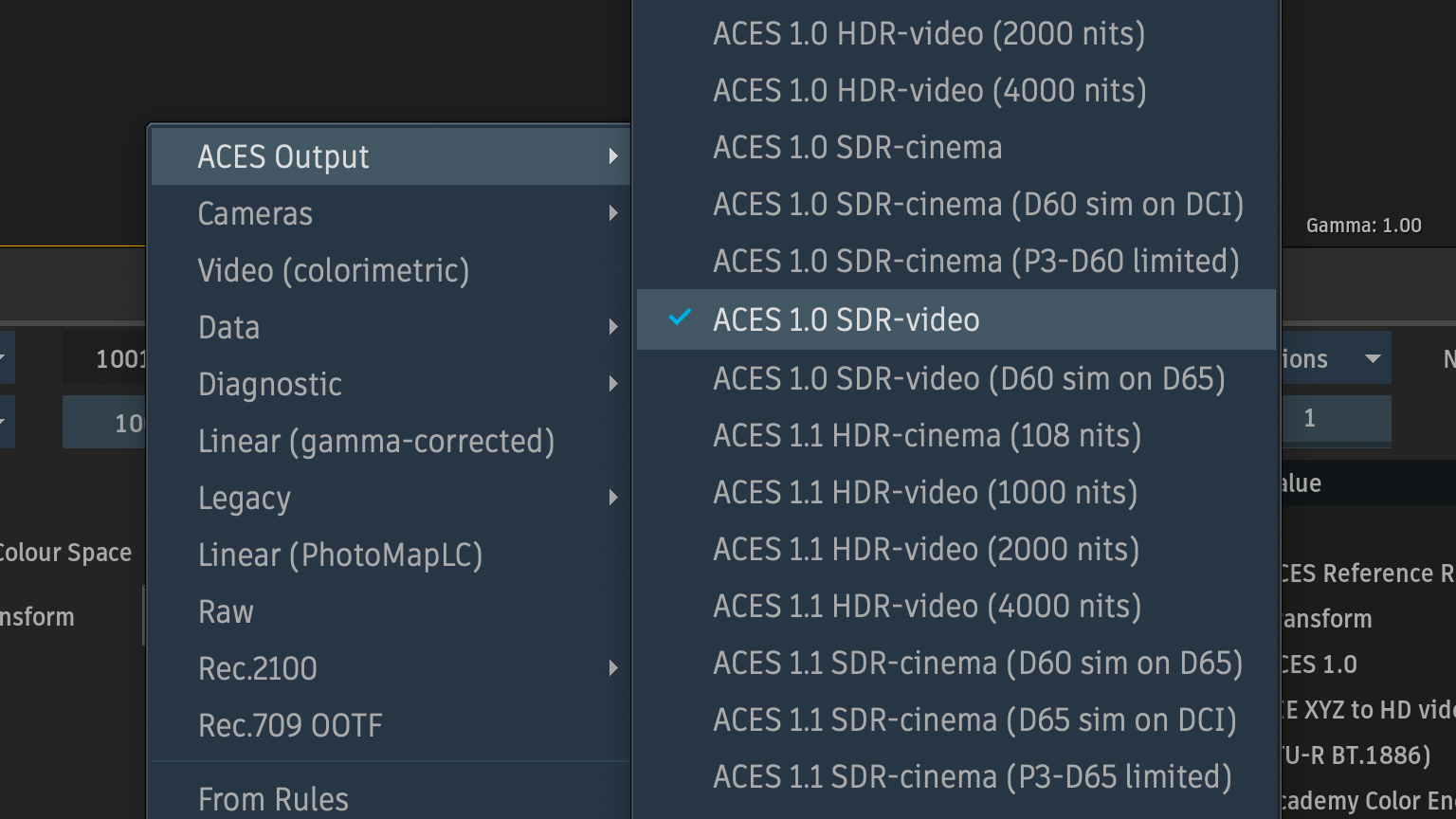

このバージョンでは、Rec.709の輝度レベルにマッピングさせる表示レンダリング(トーンマッピング)のプリセットが3つあります。

  • ACES 1.0 SDR-video
  • ACES 1.0 SDR-video (D60 sim on D65)
  • ACES 1.1 SDR-video (Rec.709 limited)

Scene-referred(光基準)からDisplay-referred(表示基準)へのベーシックなワークフローになります。

LOG素材などの場合、表示レンダリング(トーンマッピング)にLUTを追加した運用も可能です。

次に、この流れの逆プロセスになる逆表示レンダリング(インバーストーンマッピング)を確認してみましょう。

逆表示レンダリング(インバーストーンマッピング)

Display-referred(表示レンダリング)からScene-referred(光基準)に戻す場合も、表示レンダリング(トーンマッピング)が必要になることは以前の記事でも確認しています。

Rec.709 video / Display-referred (表示基準)
│
▼
逆表示レンダリング (インバーストーンマッピング)
│
▼
ACES2065-1 / Scene-referred (光基準)

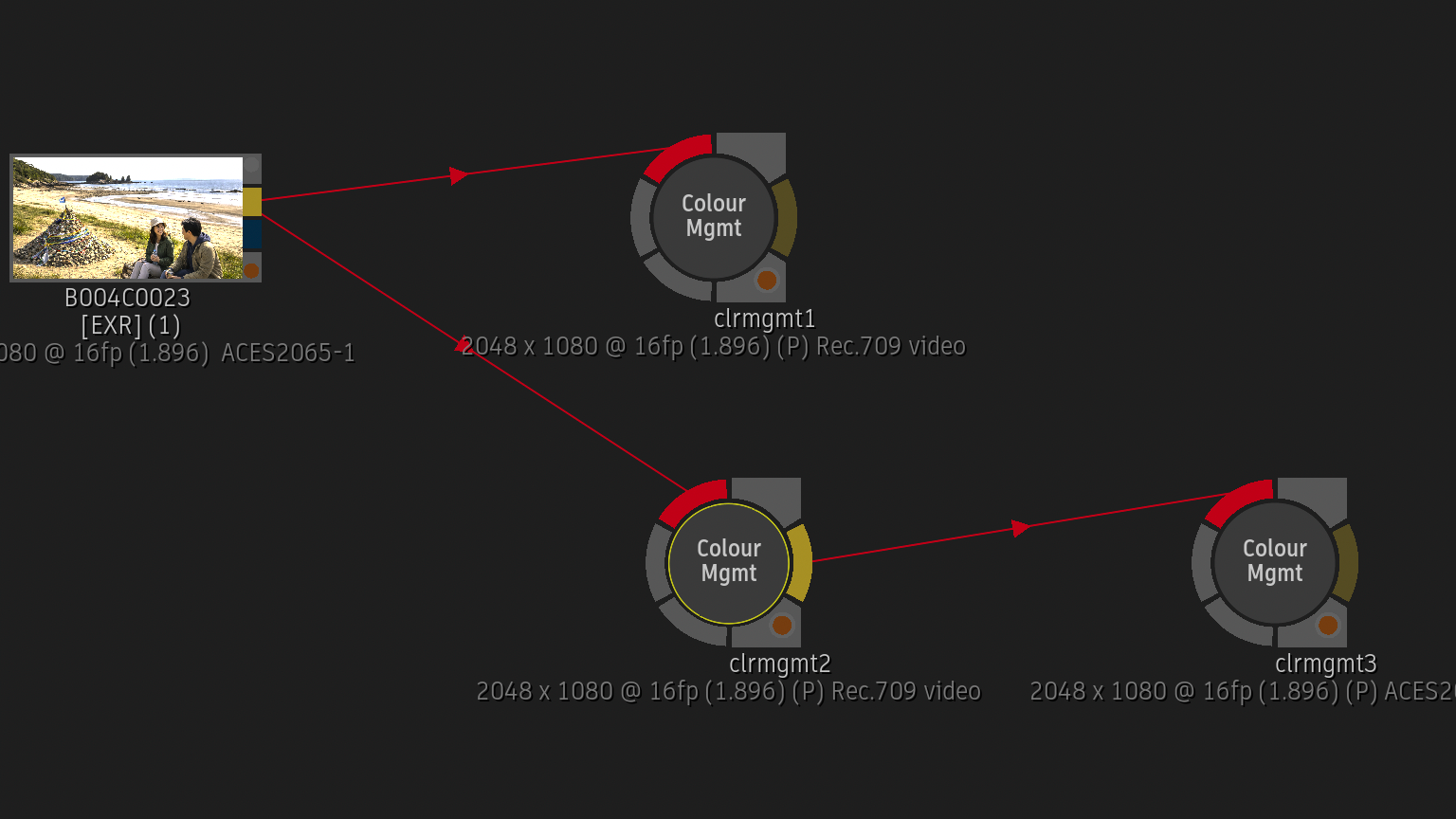

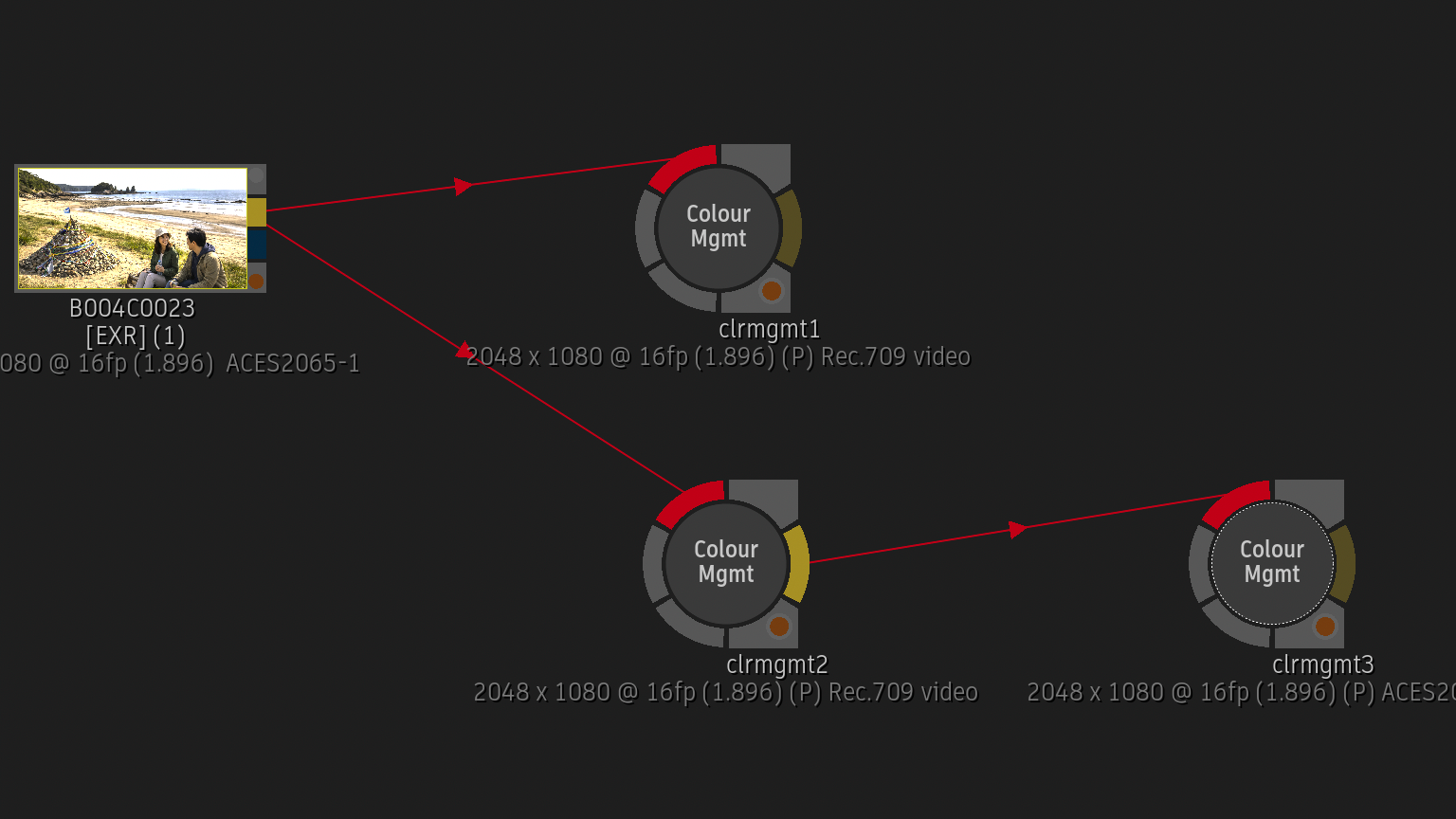

Colour Managementノードを、Display-referred(表示基準)の後に追加。

Mode > View Transformを選択。一番下のドロップダウンはDisplayです。

この場合、一番下のDisplayから、Scene-referred(光基準)を選択することができません。

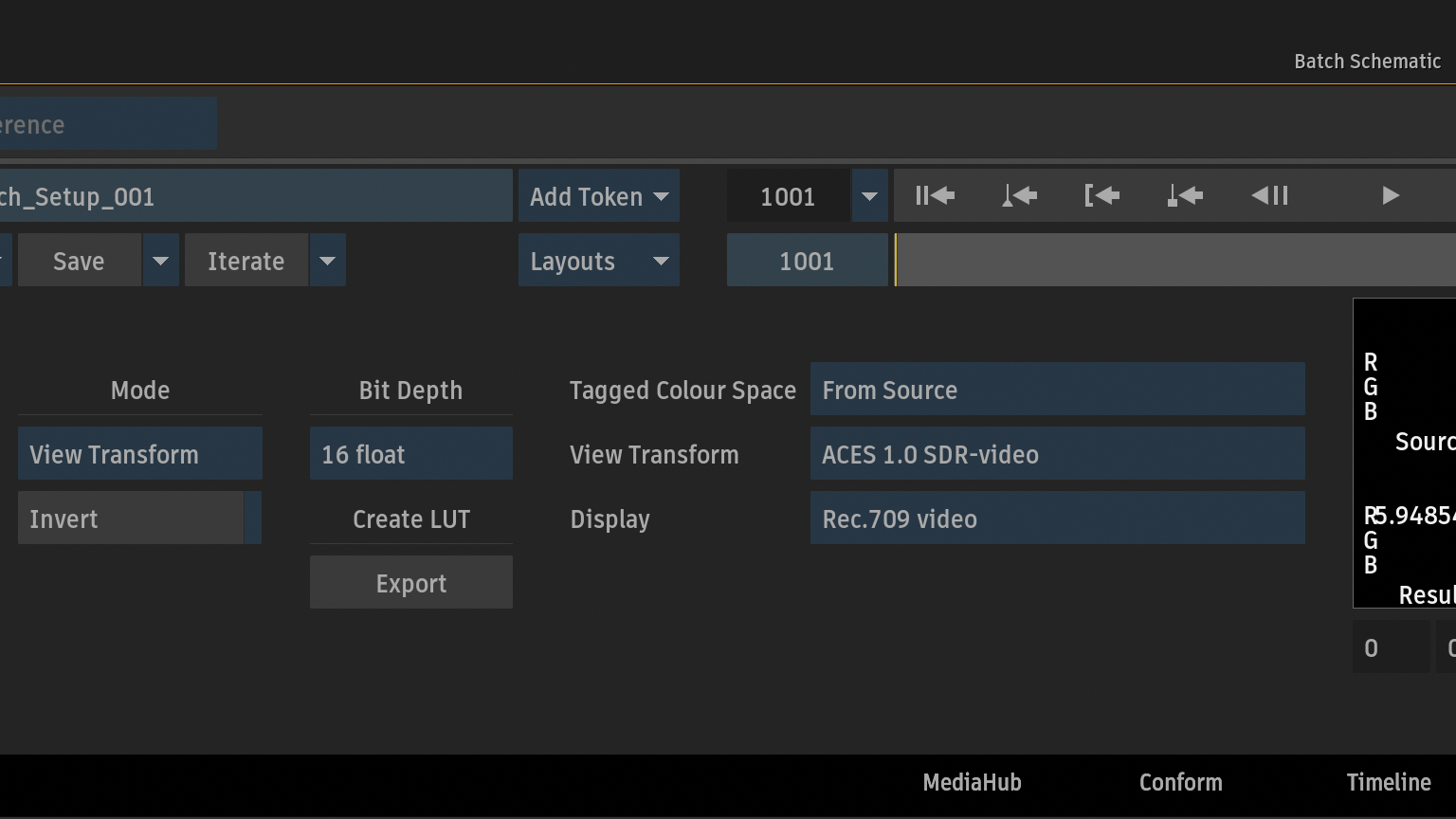

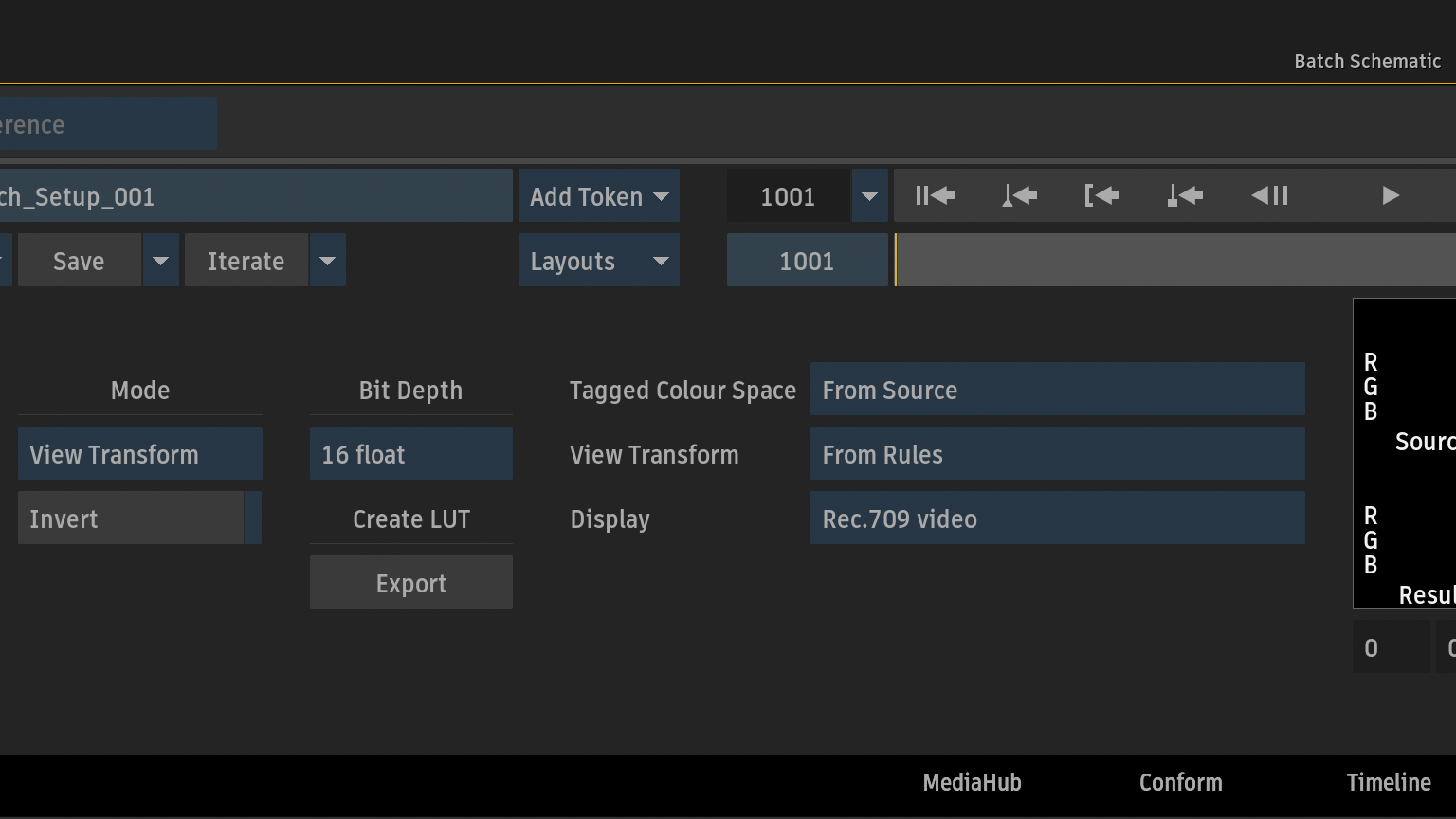

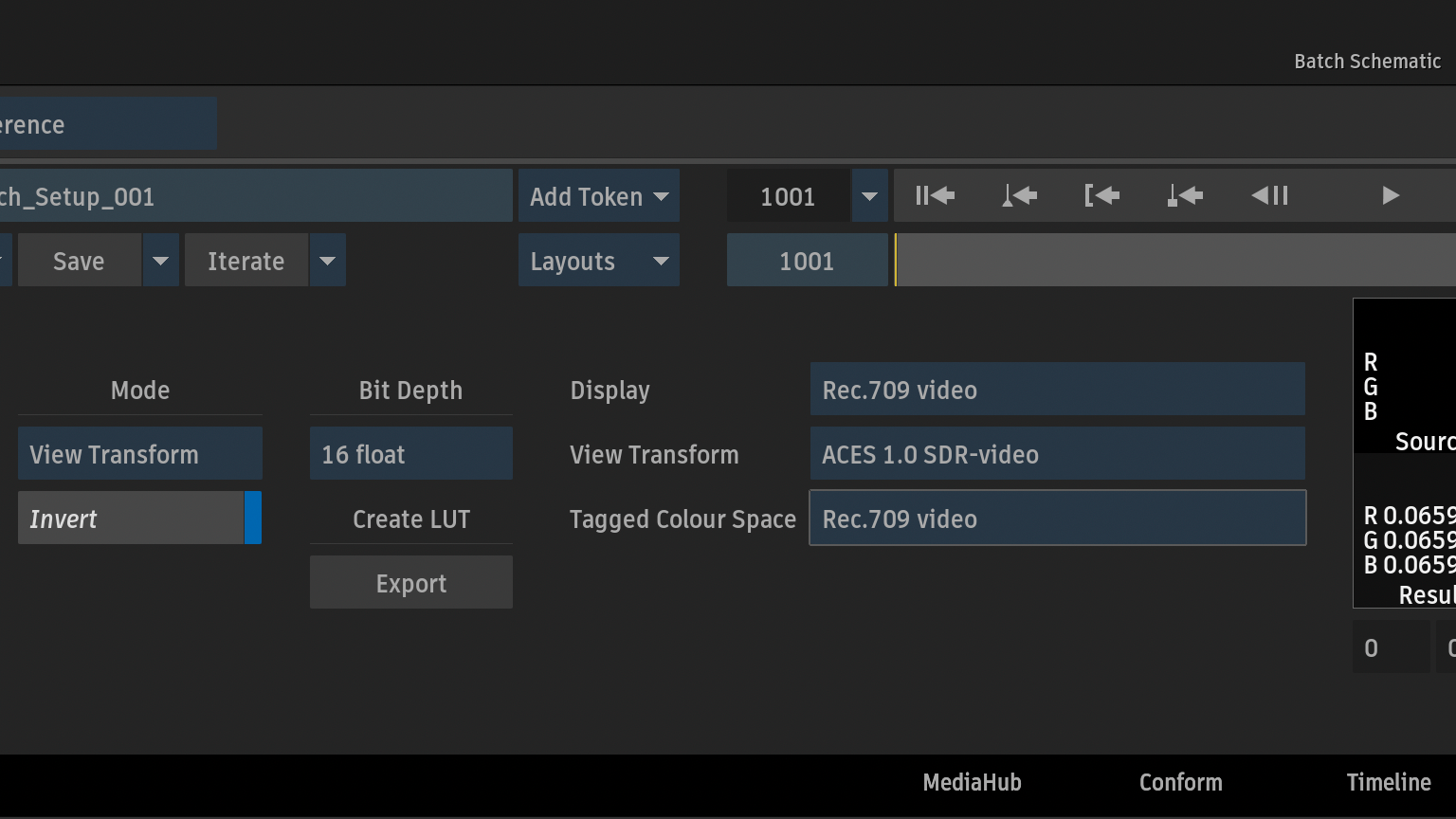

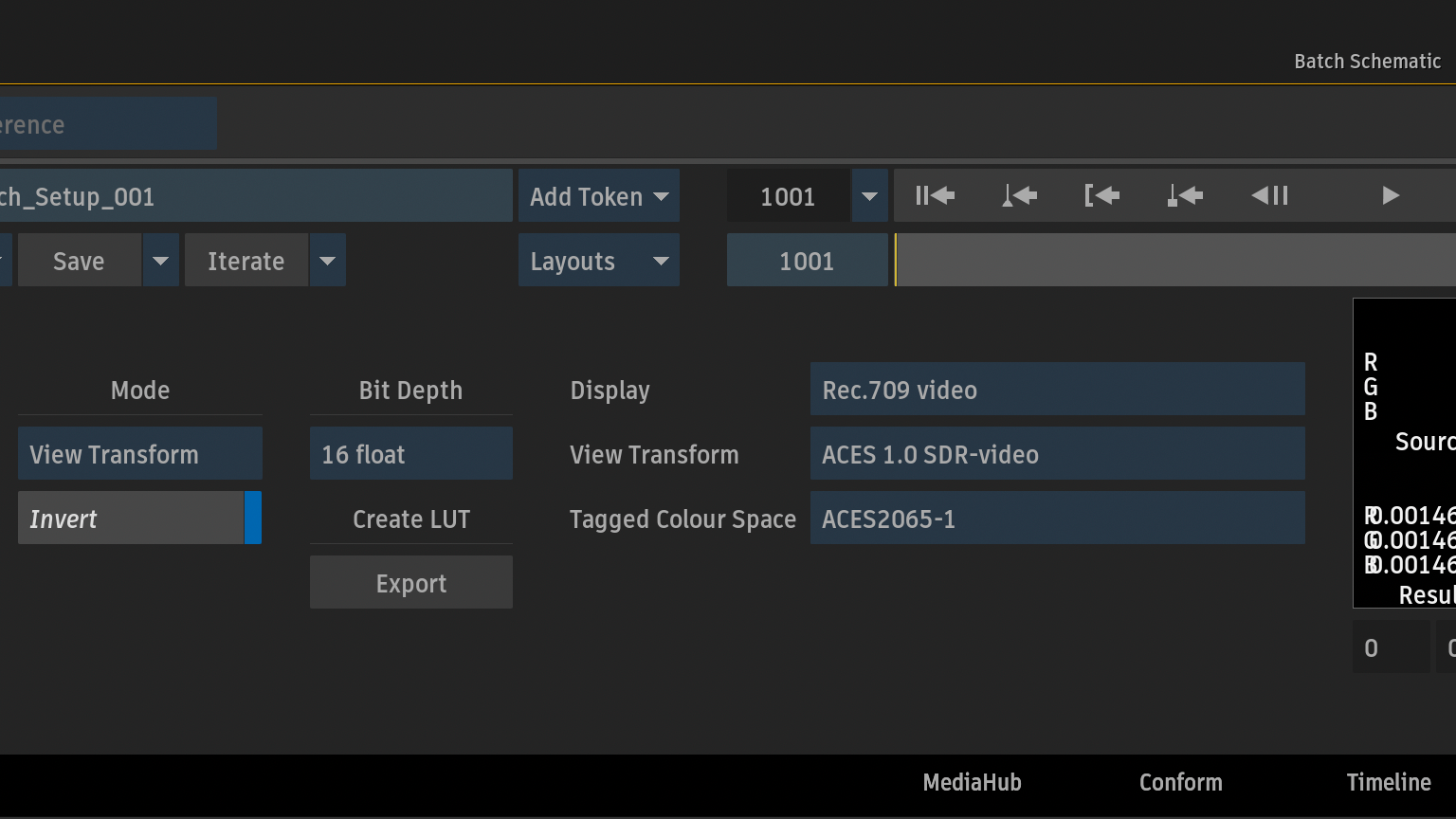

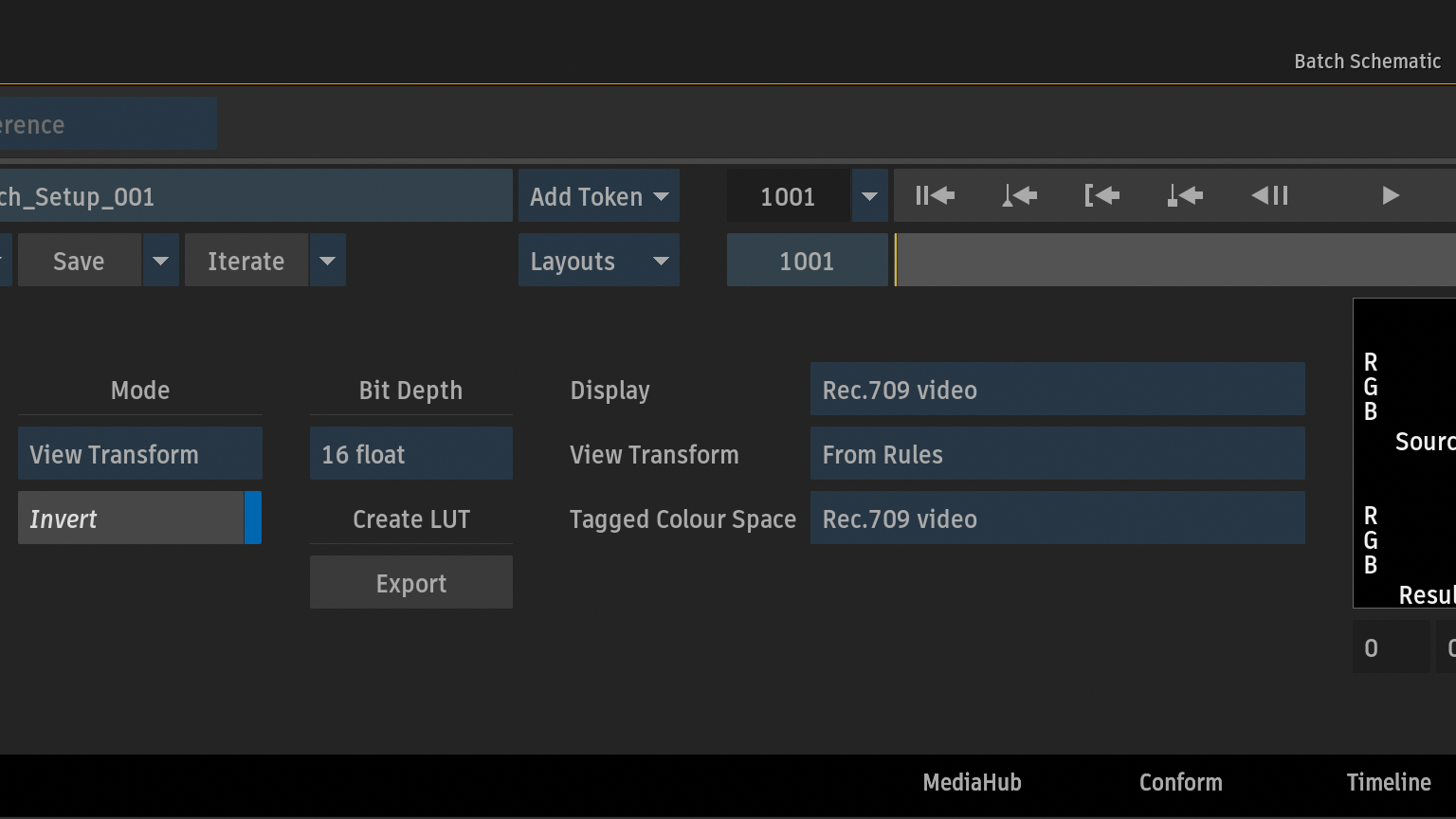

Modeの下にあるInvertボタンを選択すると、ドロップダウンのTagged Colour SpaceとDisplayが逆の位置(スワップ)へ移動します。

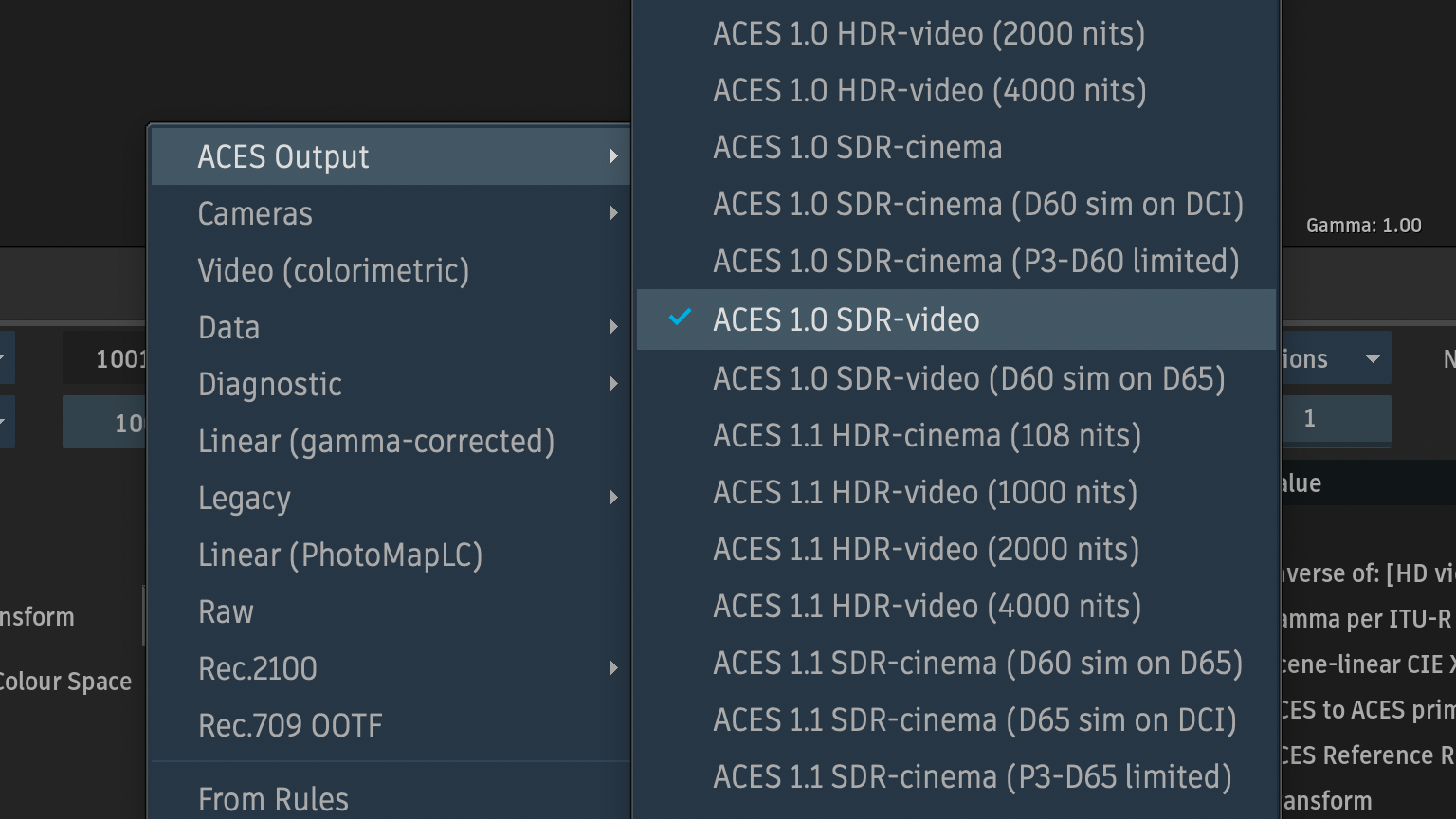

View Transformドロップダウンから、ACES 1.0 SDR-videoを選択。

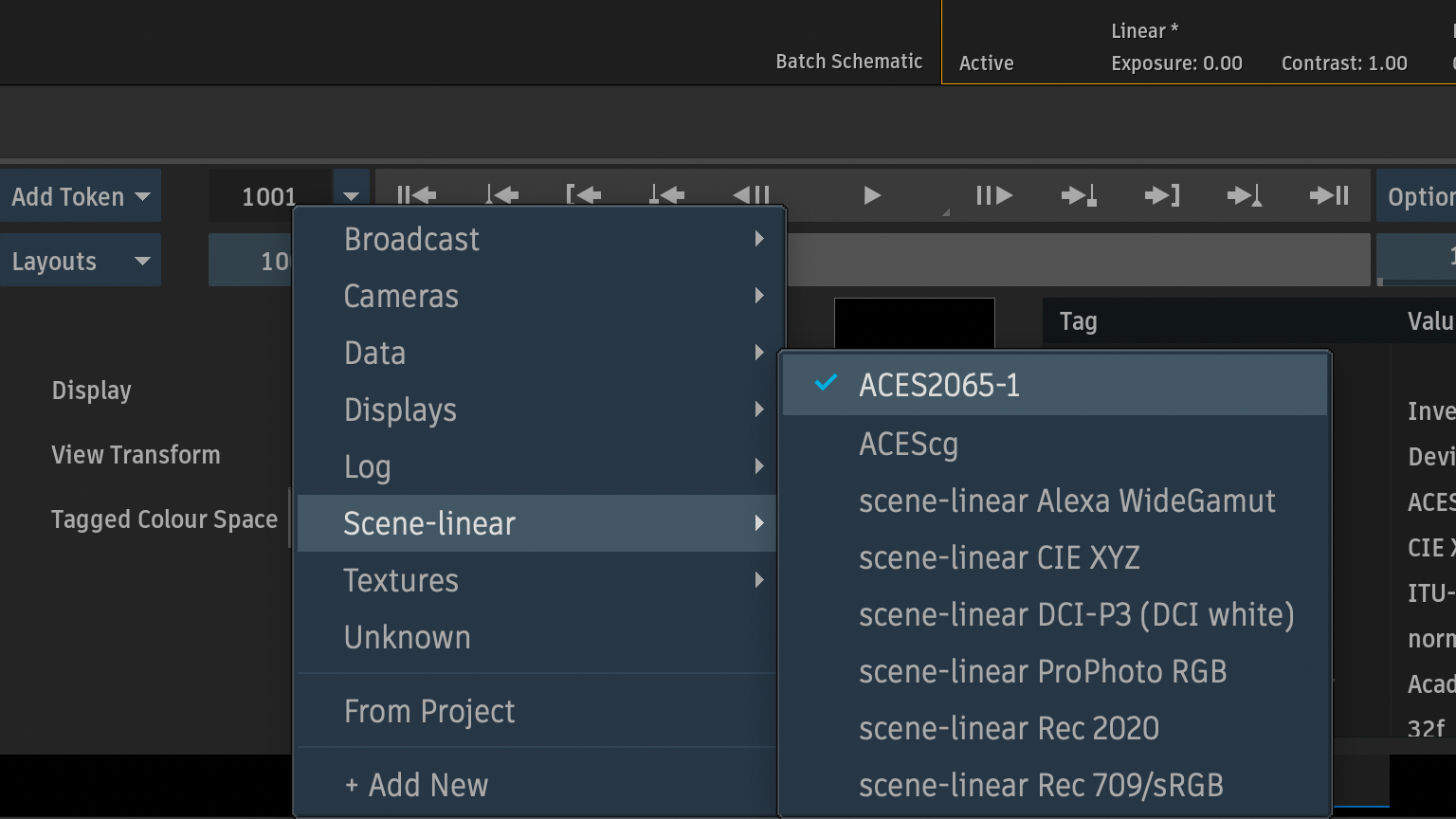

一番下に移動したTagged Colour Spaceドロップダウンから、ACES2065-1を選択。

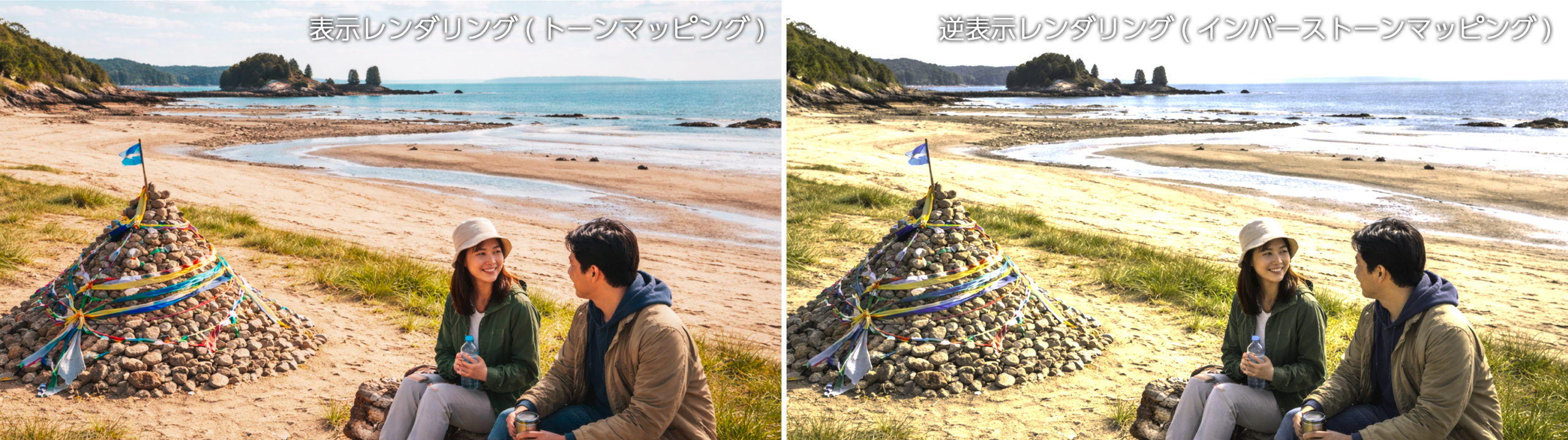

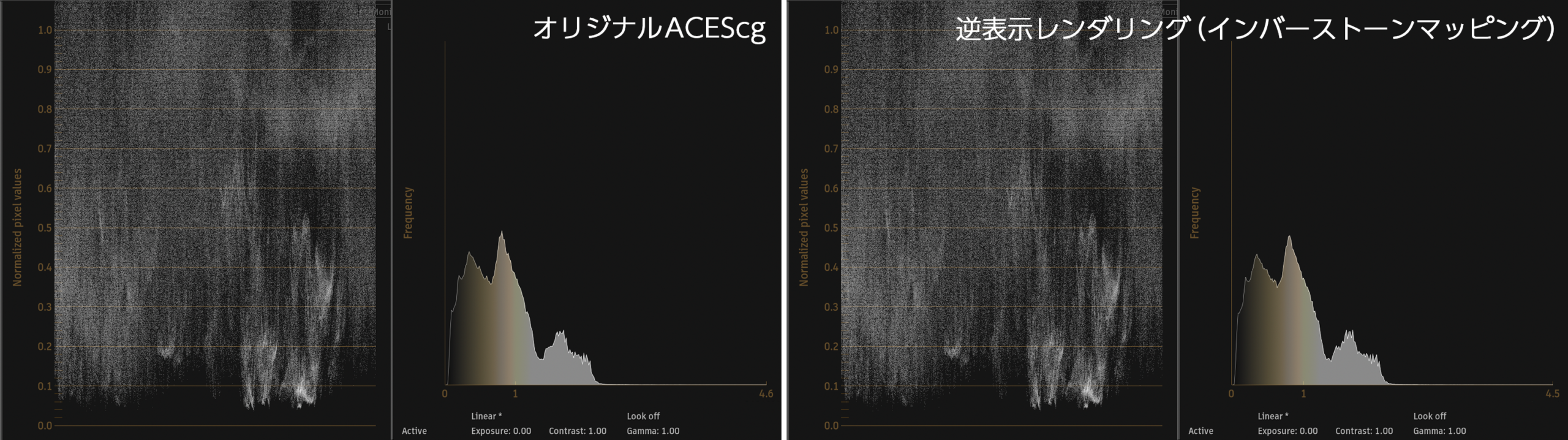

オリジナル ACEScgイメージファイル

逆表示レンダリング(インバーストーンマッピング)

完全に一致はしていませんが、ほとんど同じ状態でインバーストーンマッピングできました。

なぜ、同じ状態に戻るのか？

オリジナルのACES2065-1イメージファイルから逆表示レンダリング(インバーストーンマッピング)まで、
浮動小数点数(フローティングポイント)の空間から変換しているので、データのロストが基本ない状態でインバースすることができます。

表示レンダリング(トーンマッピング)したイメージを、8bitなどの整数で書き出し、逆表示レンダリング(インバーストーンマッピング)を実行すれば、データはロストします。

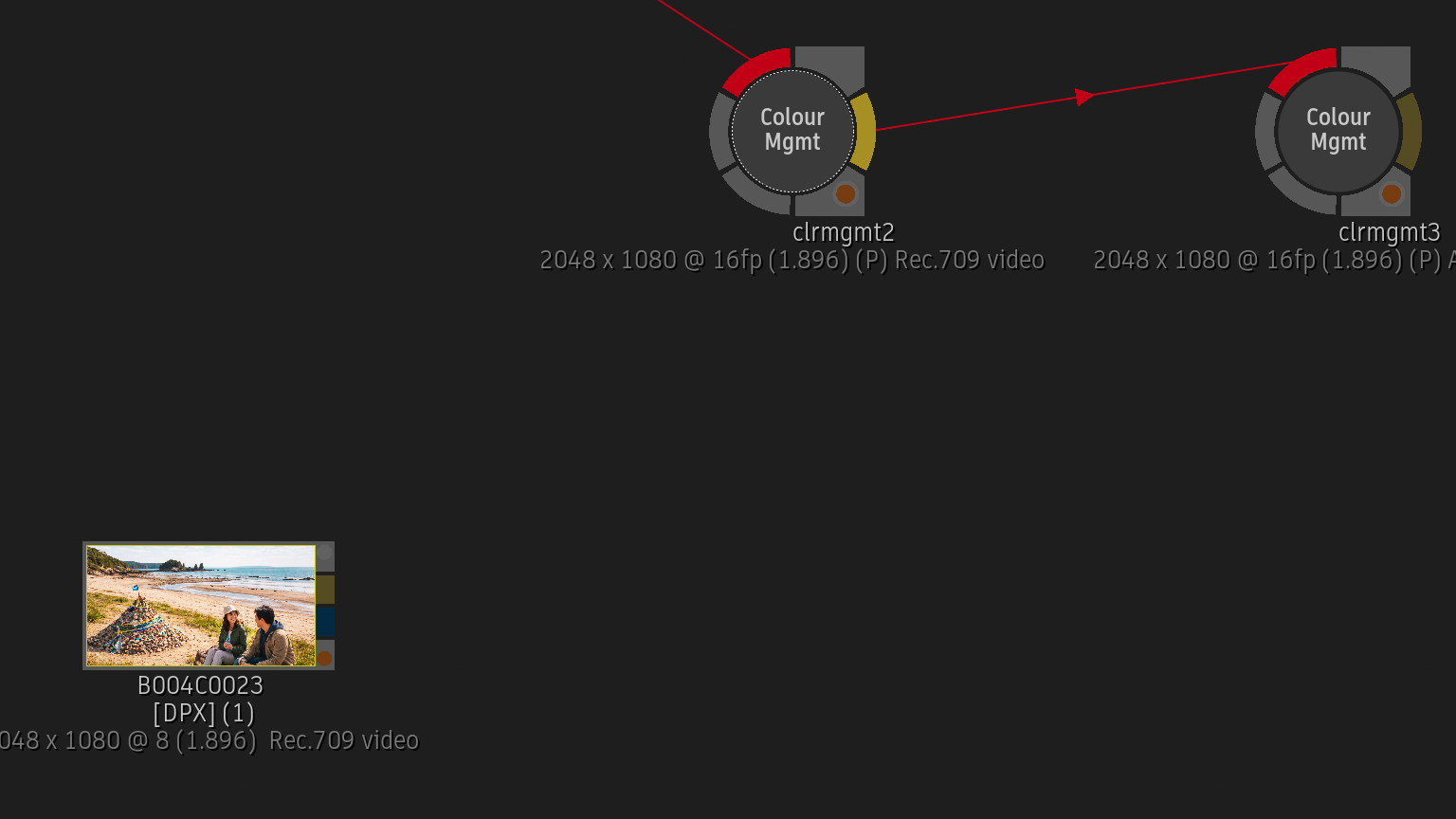

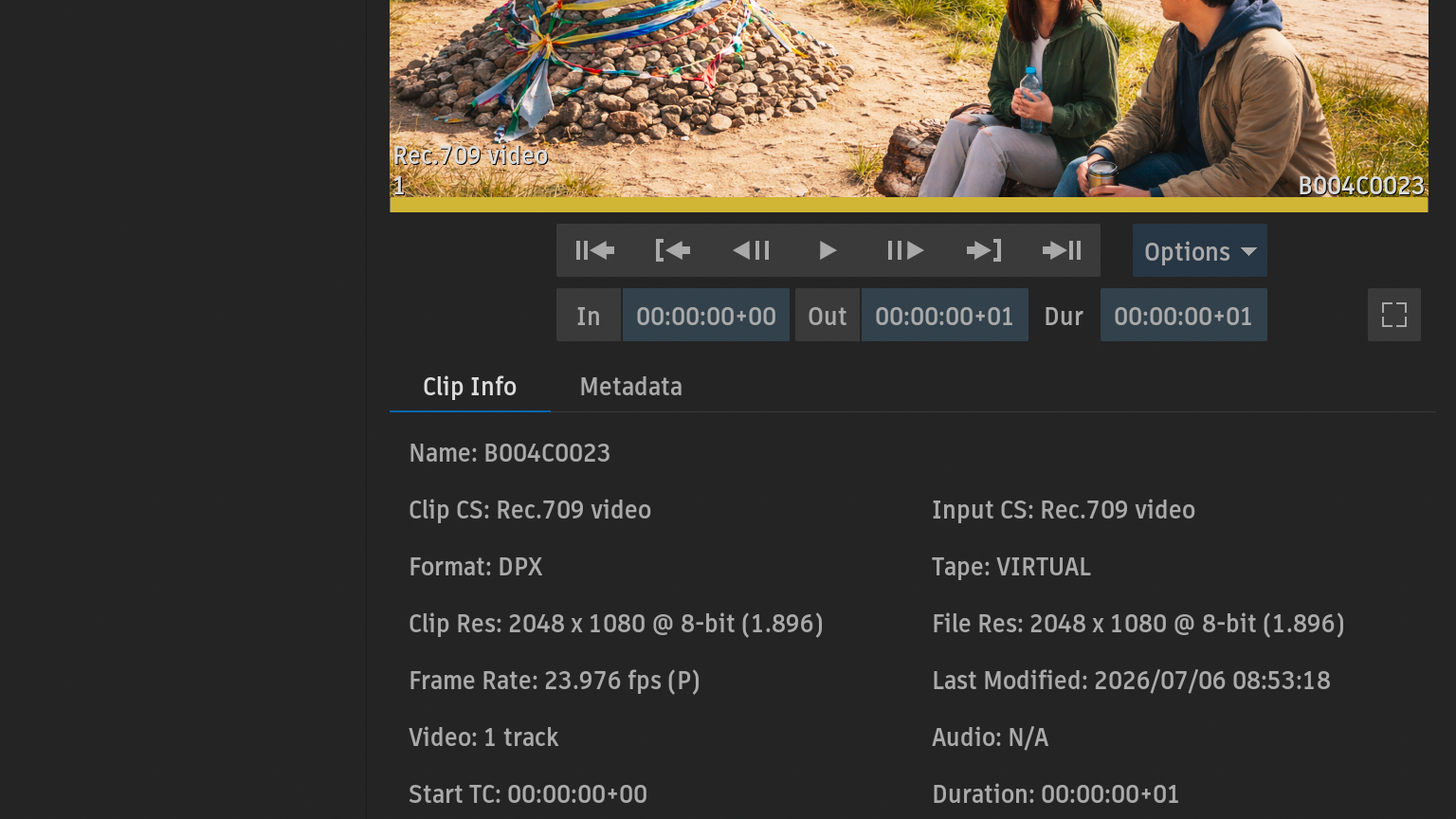

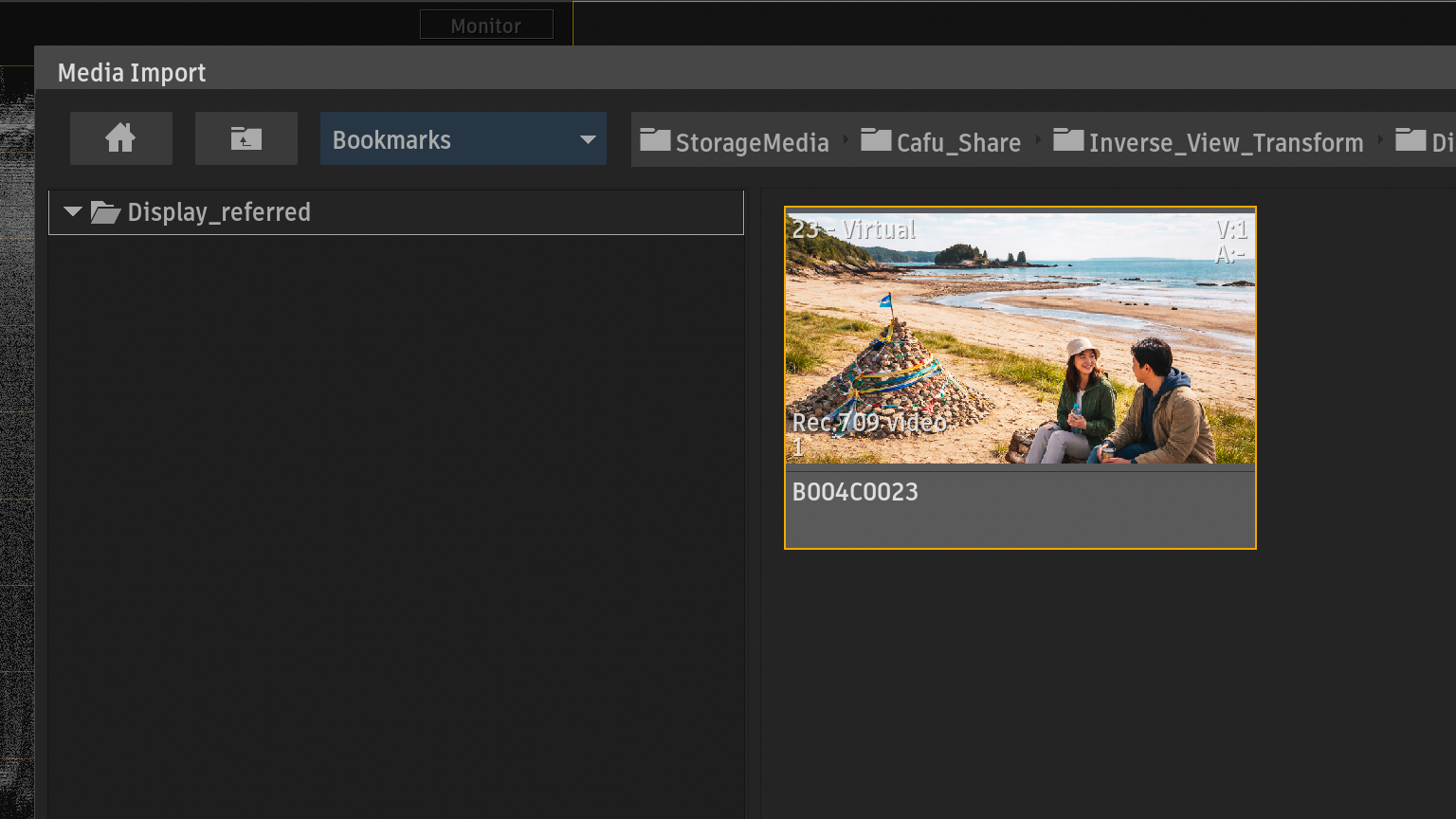

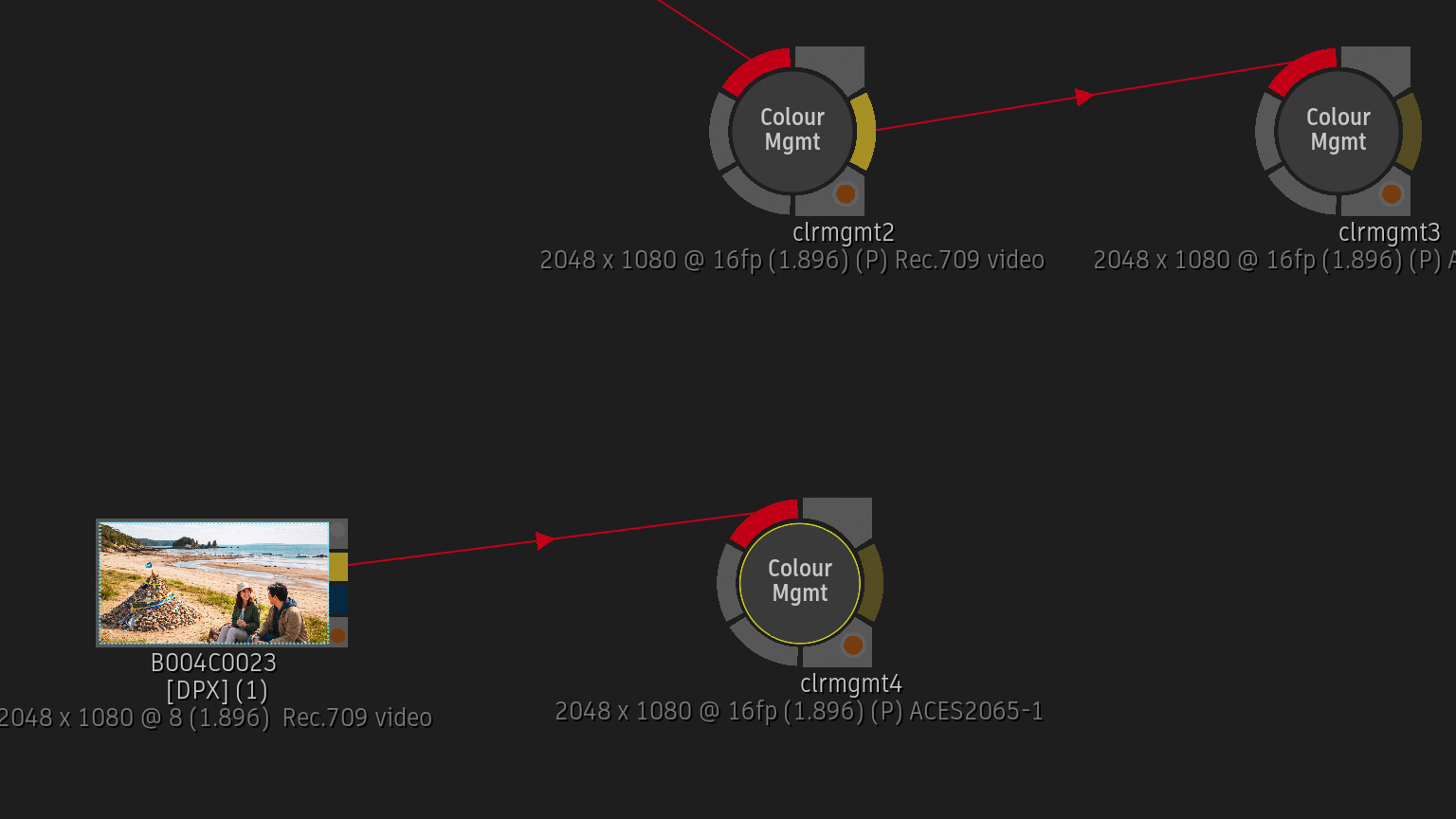

表示レンダリング(トーンマッピング)後のRec.709の映像を、DPXファイル8bit(整数)で書き出したイメージをBatch Schematicにインポート。

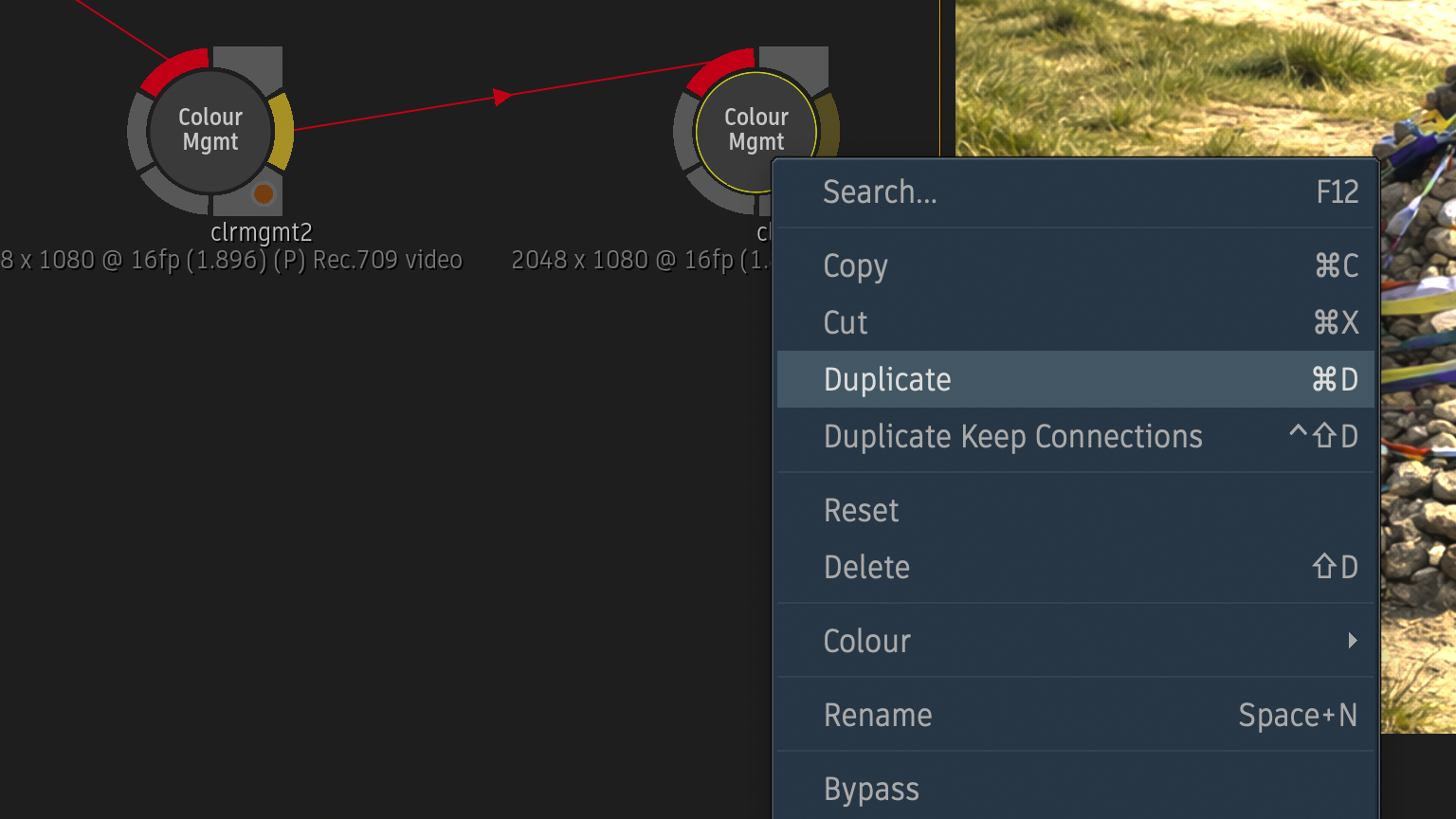

逆表示レンダリング(インバーストーンマッピング)しているColour Manegemantノードを複製。

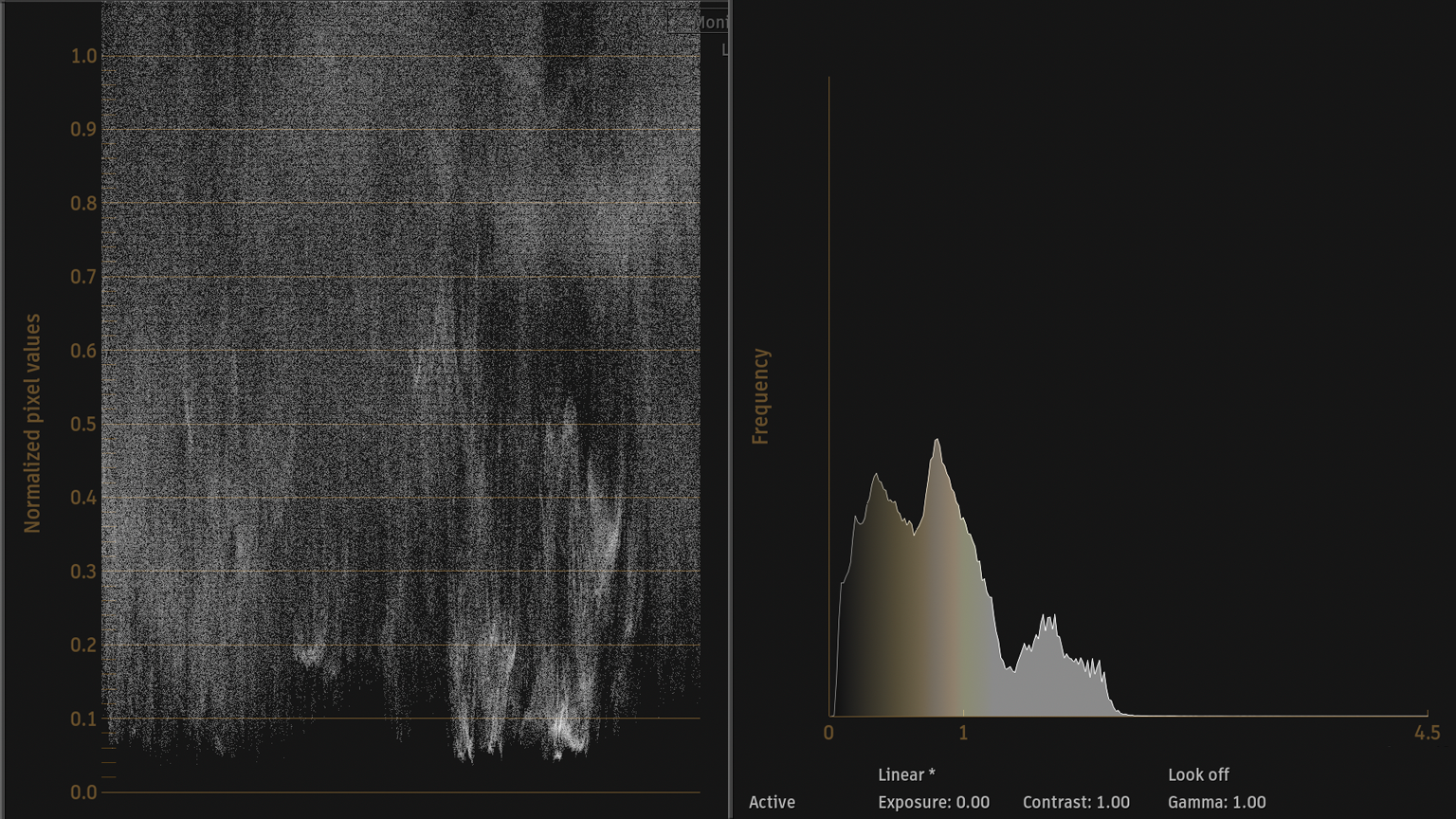

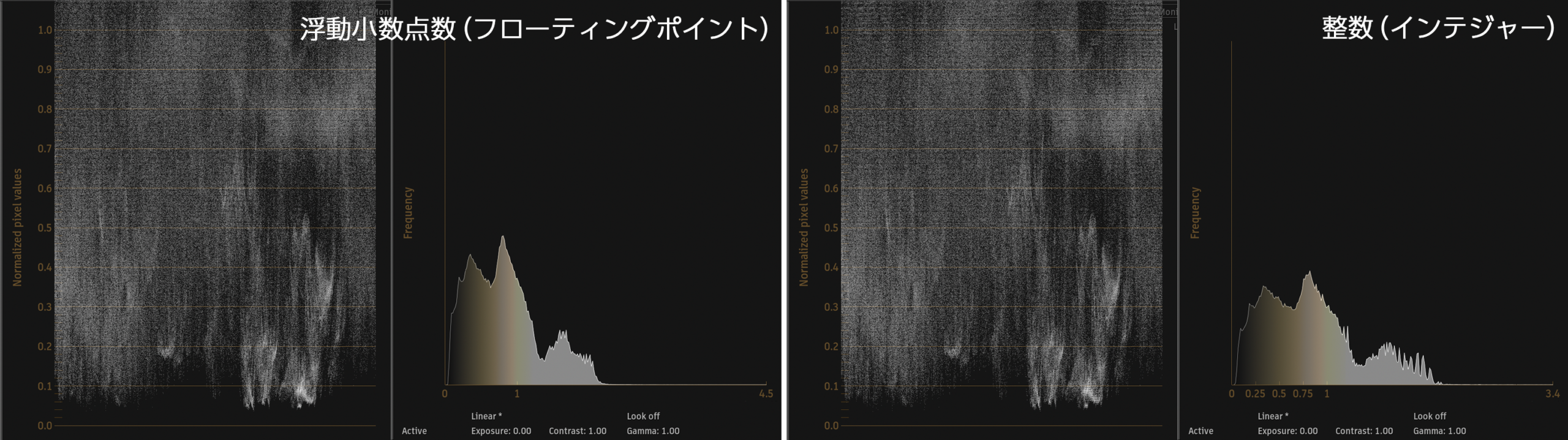

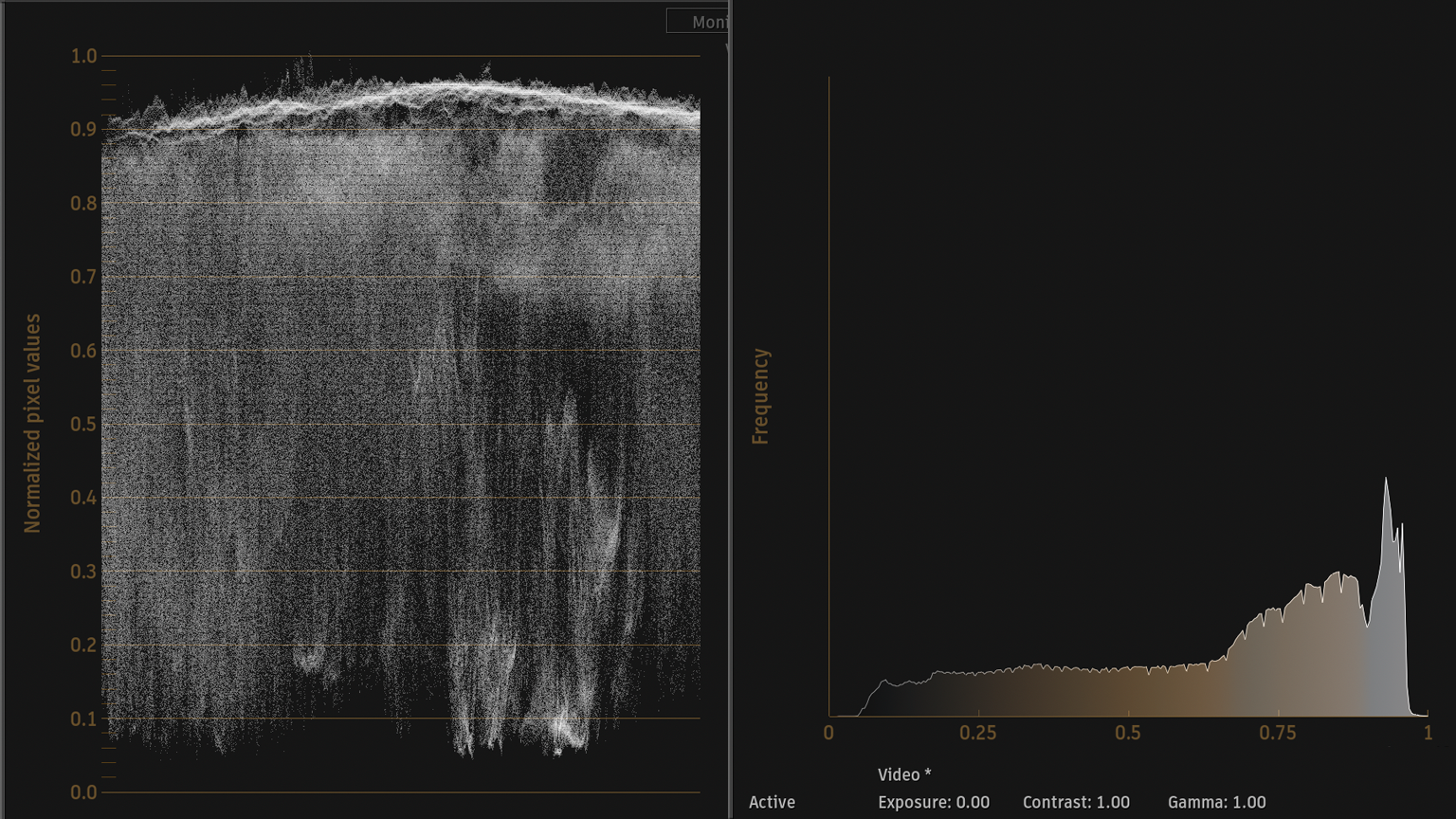

2つのヒストグラムを比較すると、完全に一致していないことが確認できます。

前の記事にもあるように、逆表示レンダリング(インバーストーンマッピング)は、Rec.709の映像を元のRAWデータへ復元する技術ではありません。

ここまでの流れから、逆表示レンダリング(インバーストーンマッピング)できることは確認しました。

ただ、ビューポートからはレベルがそれぞれ違う結果で表示しています。

次は、ビューポートについて確認します。

ビューポートの表示レンダリング(トーンマッピング)

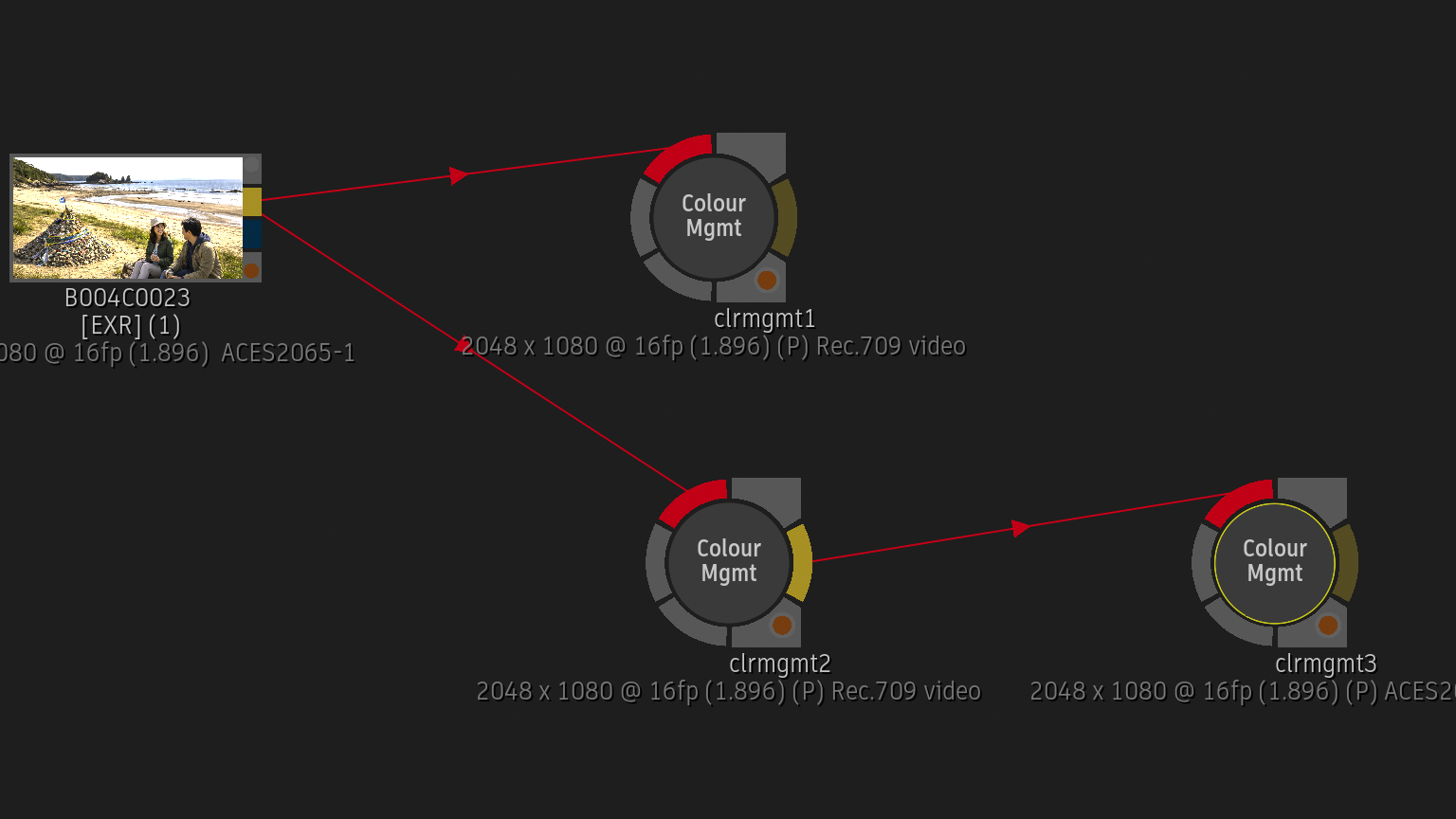

ビューポートでは、それぞれ全く異なる見え方になっています。

表示レンダリング(トーンマッピング)しているColour Managementノードのビューポートは、Video *です。

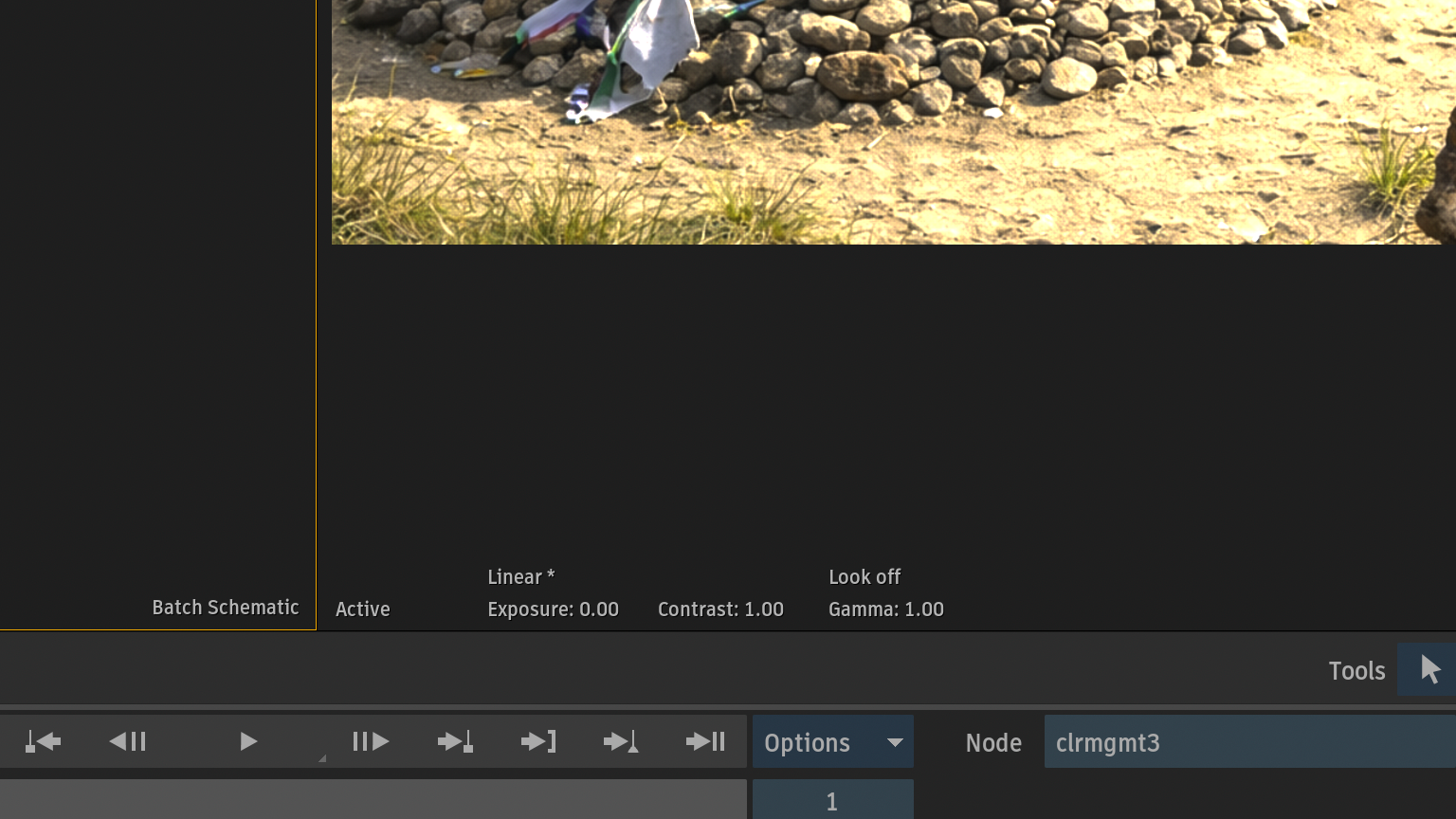

逆表示レンダリング(インバーストーンマッピング)しているColour Managementノードのビューポートは、Linear *です。

どちらも、ACES 1.0 SDR-videoから表示レンダリングをしていますが、ビューポートにも同じ表示レンダリング設定をする必要があります。

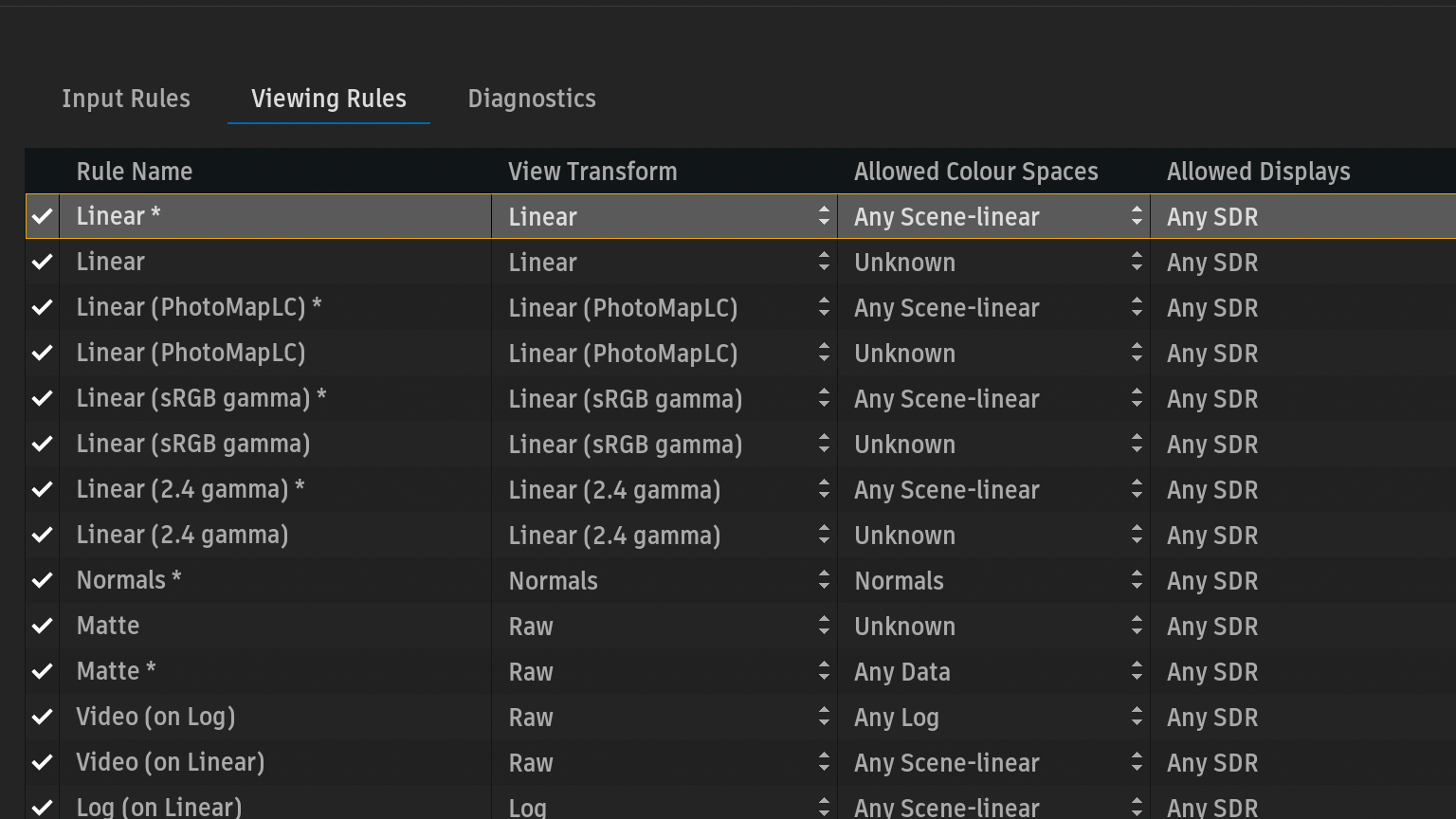

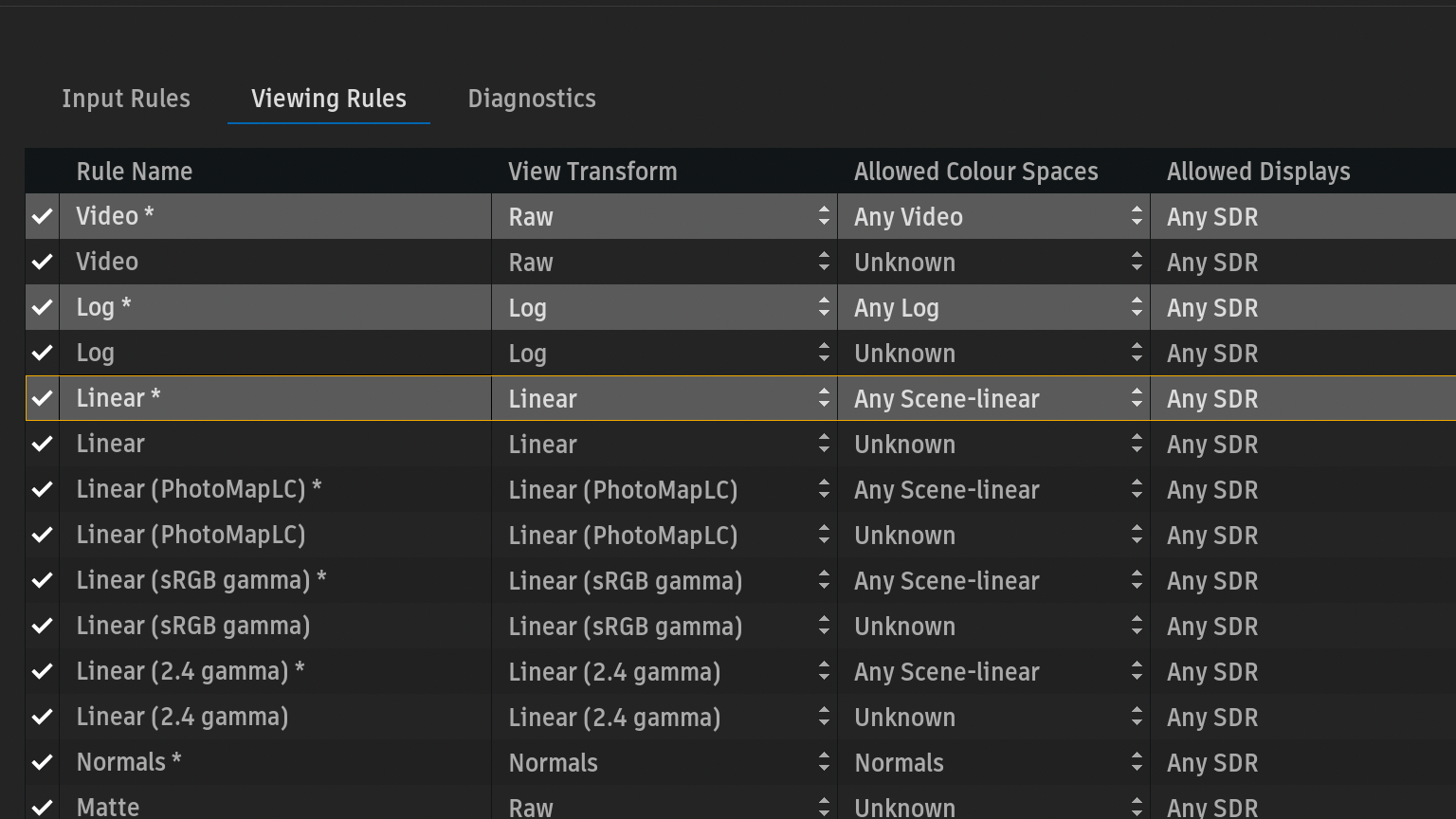

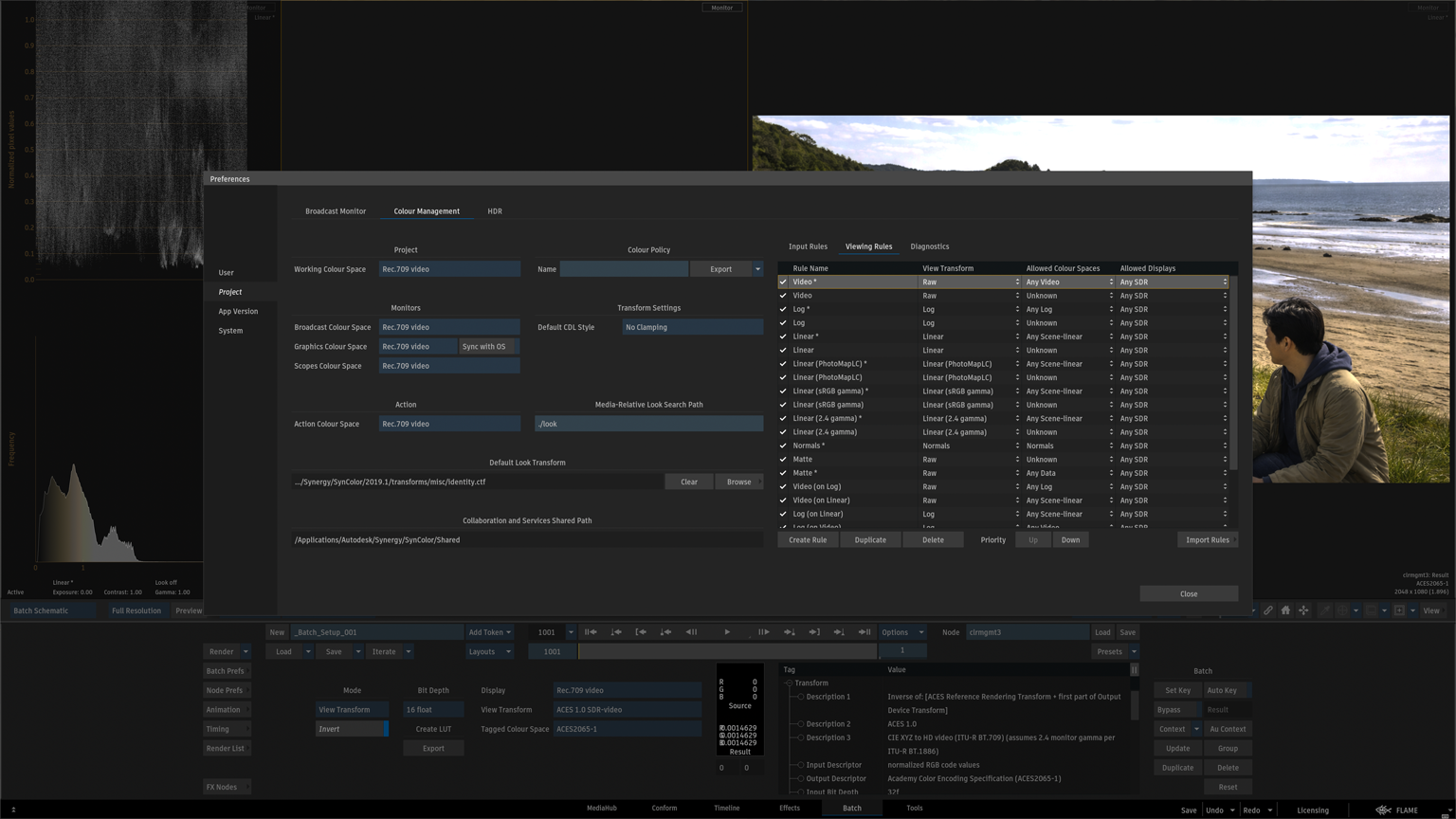

Preferences > Colour Management > Viewing Rulesタブから、タグ付けされたクリップのビューポート表示がルール化されています。

それぞれのトーンマッピングと同じ結果になるように、ビューポートをACES 1.0のカラーポリシーに切り替えます。

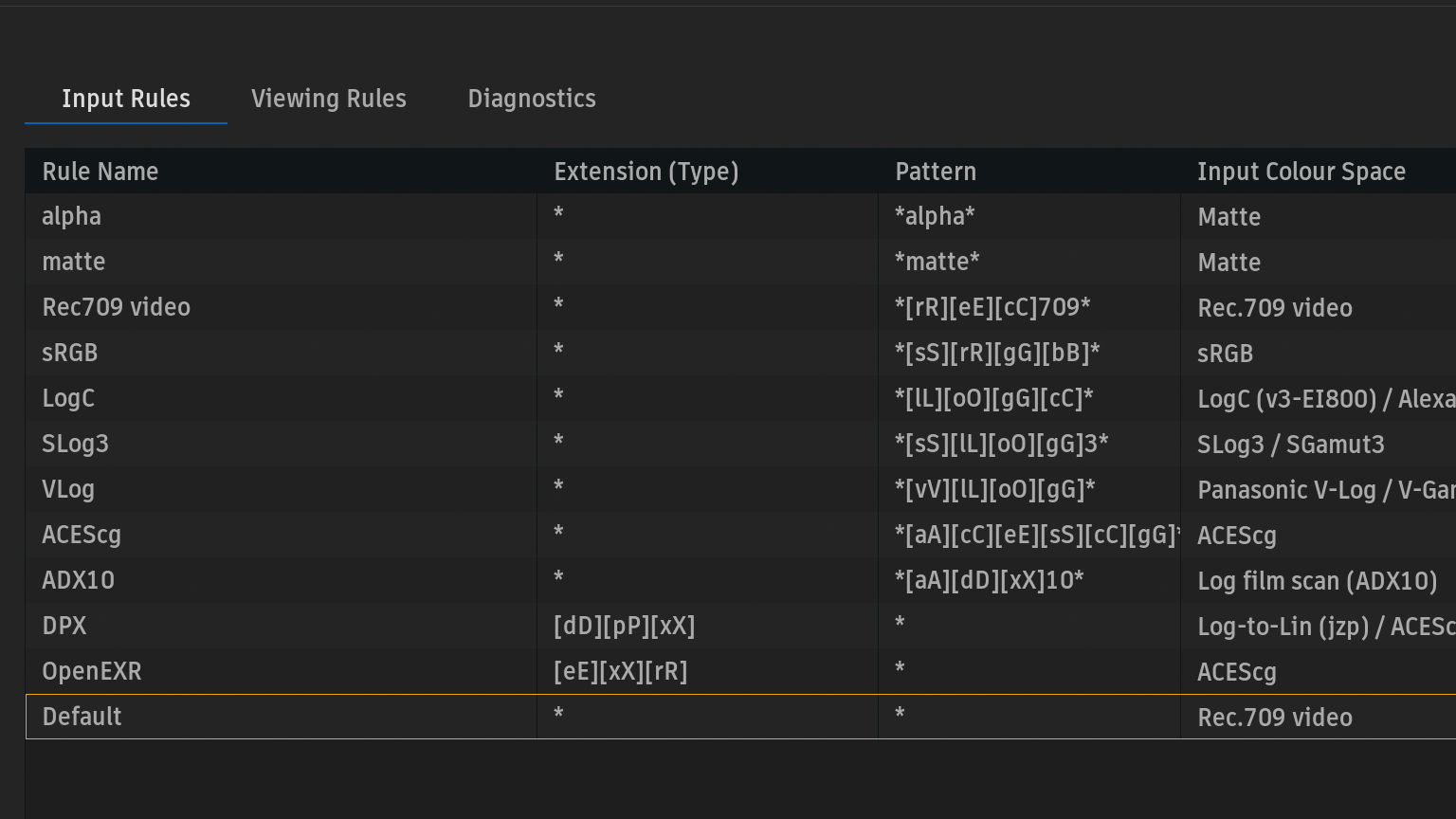

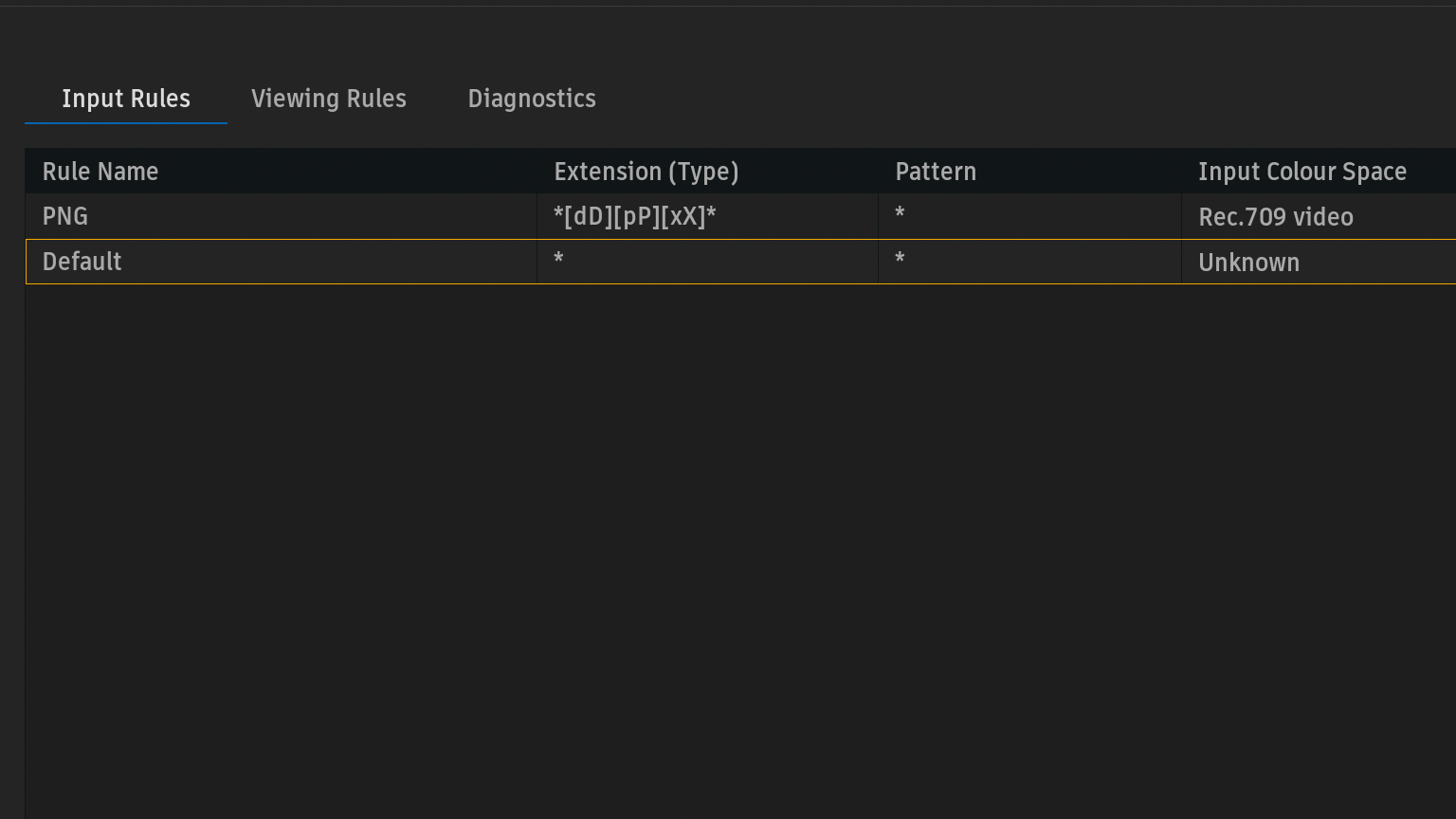

カラーポリシーは、インプットとビューイングがセットになっているので、Input Rulesタブを選択して、

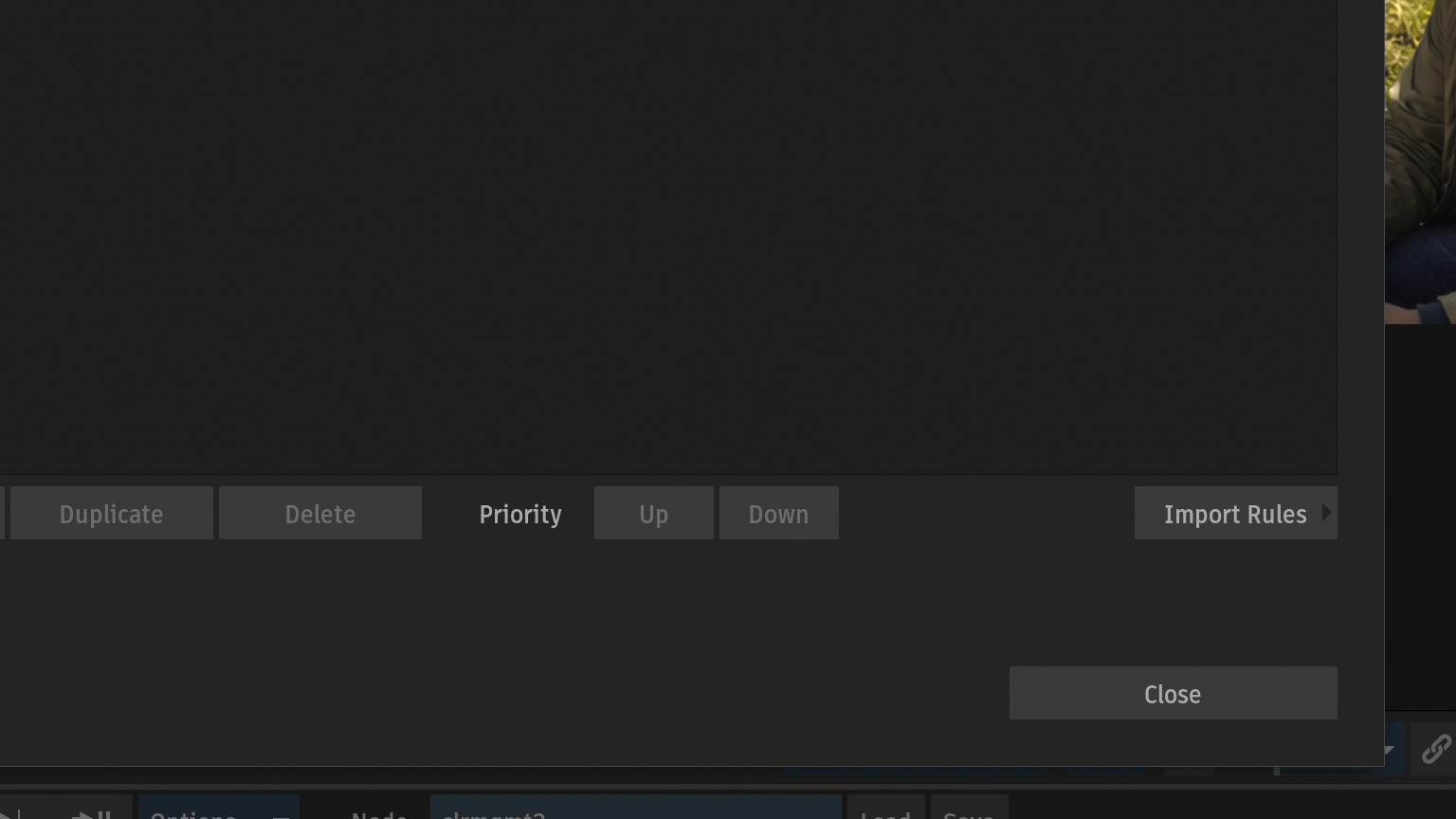

右下にあるImport Rulesボタンをクリックします。

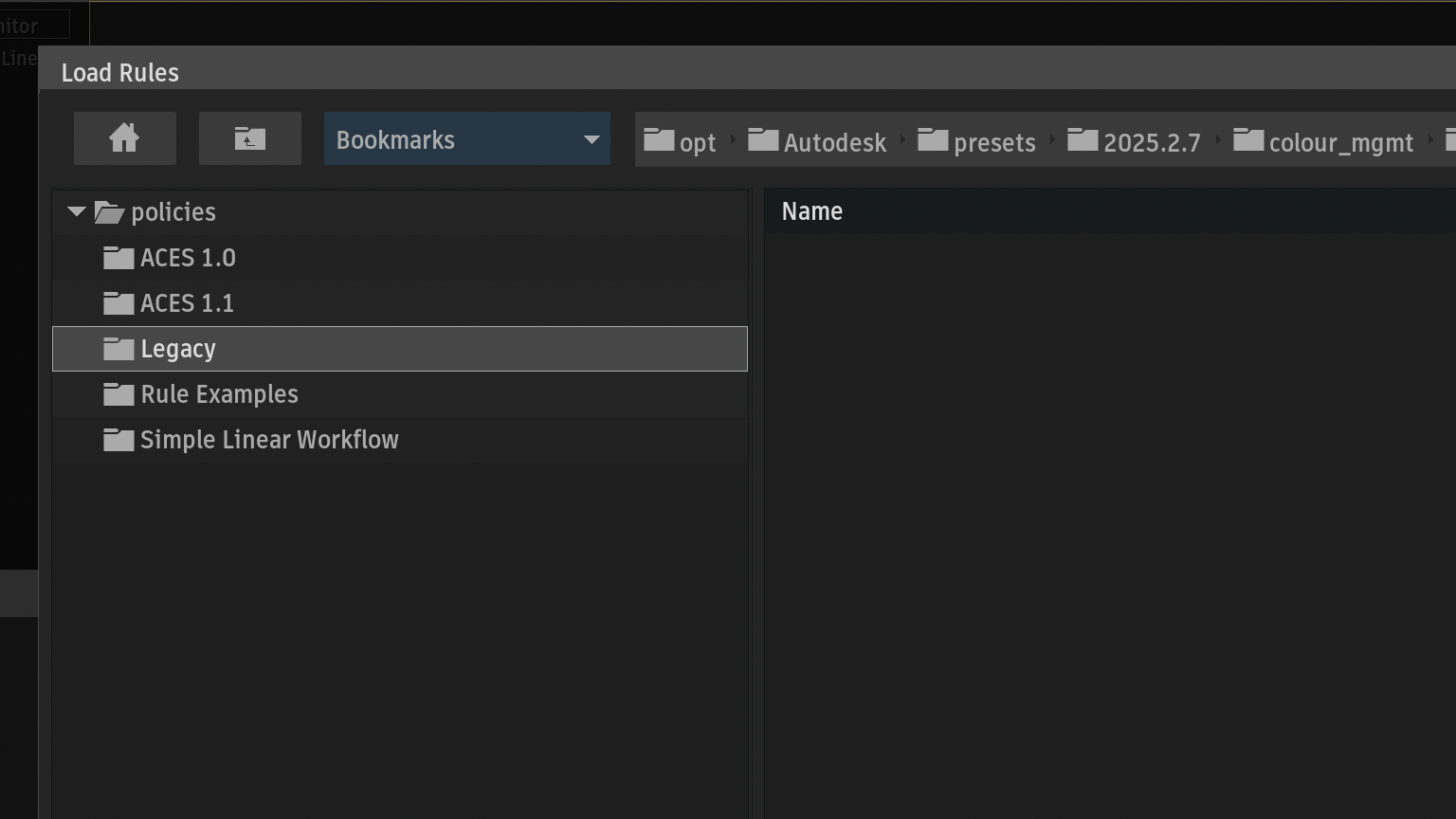

プロジェクト作成時にカラーポリシーを意識していない場合、Legacyカラーポリシーがプロジェクトにロードされます。

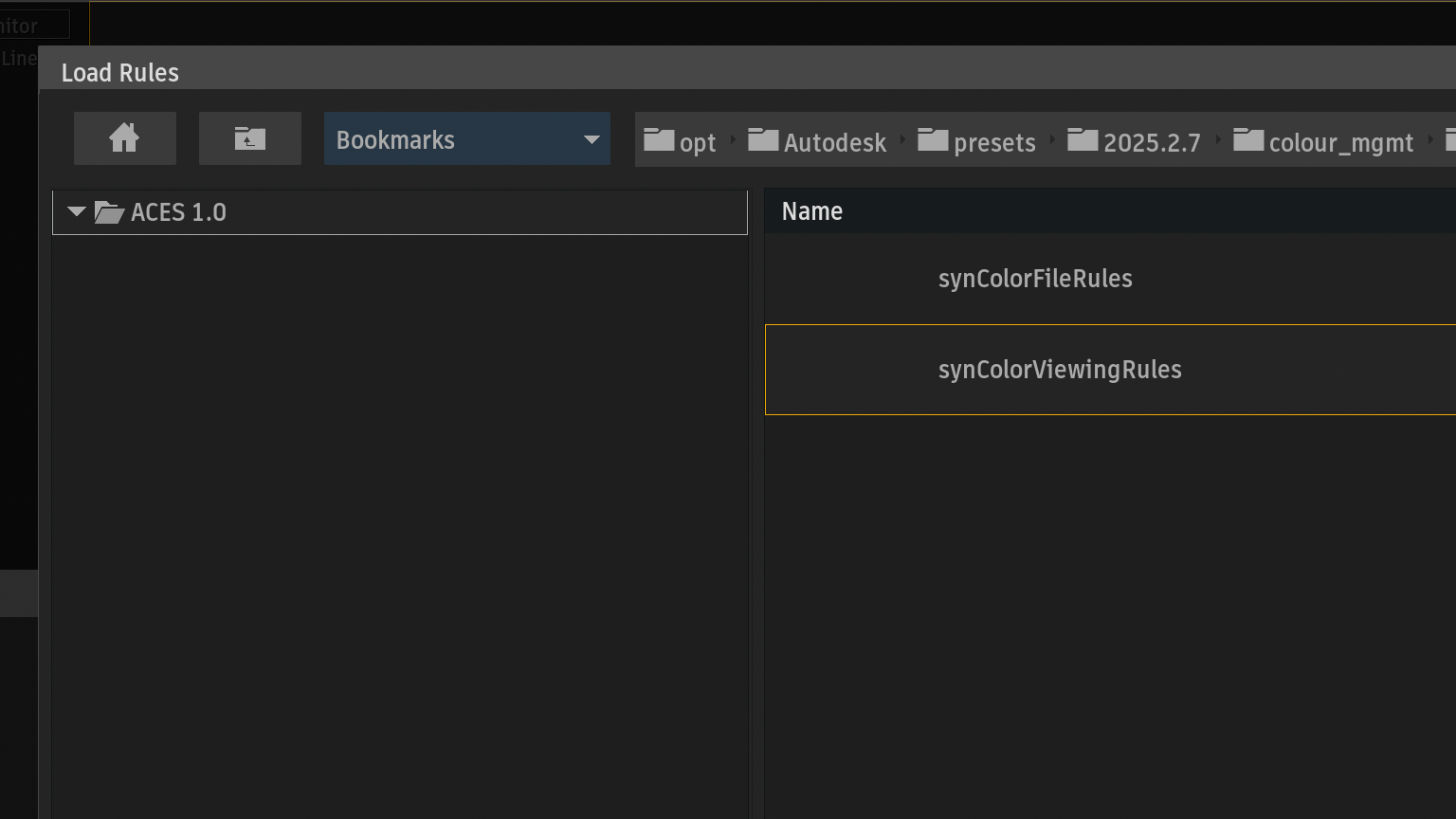

ACES 1.0のカラーポリシーをダブルクリックすると、2つのファイルがあります。

  • syncolorFileRules : インプットカラーポリシー
  • syncolorViewong Rulrs : ビューイングカラーポリシー

Input Rulesタブを選択しているので、syncolorFile Rulesをクリック。

Legacy Input Rules
ACES 1.0 Input Rules

ACES 1.0のインポートルールファイルがロードされます。

次に、Viewing Rulesタブを選択して右下のImport Rulesボタンをクリックします。

syncolorViewingRulesをクリックします。

Legacy Viewing Rules

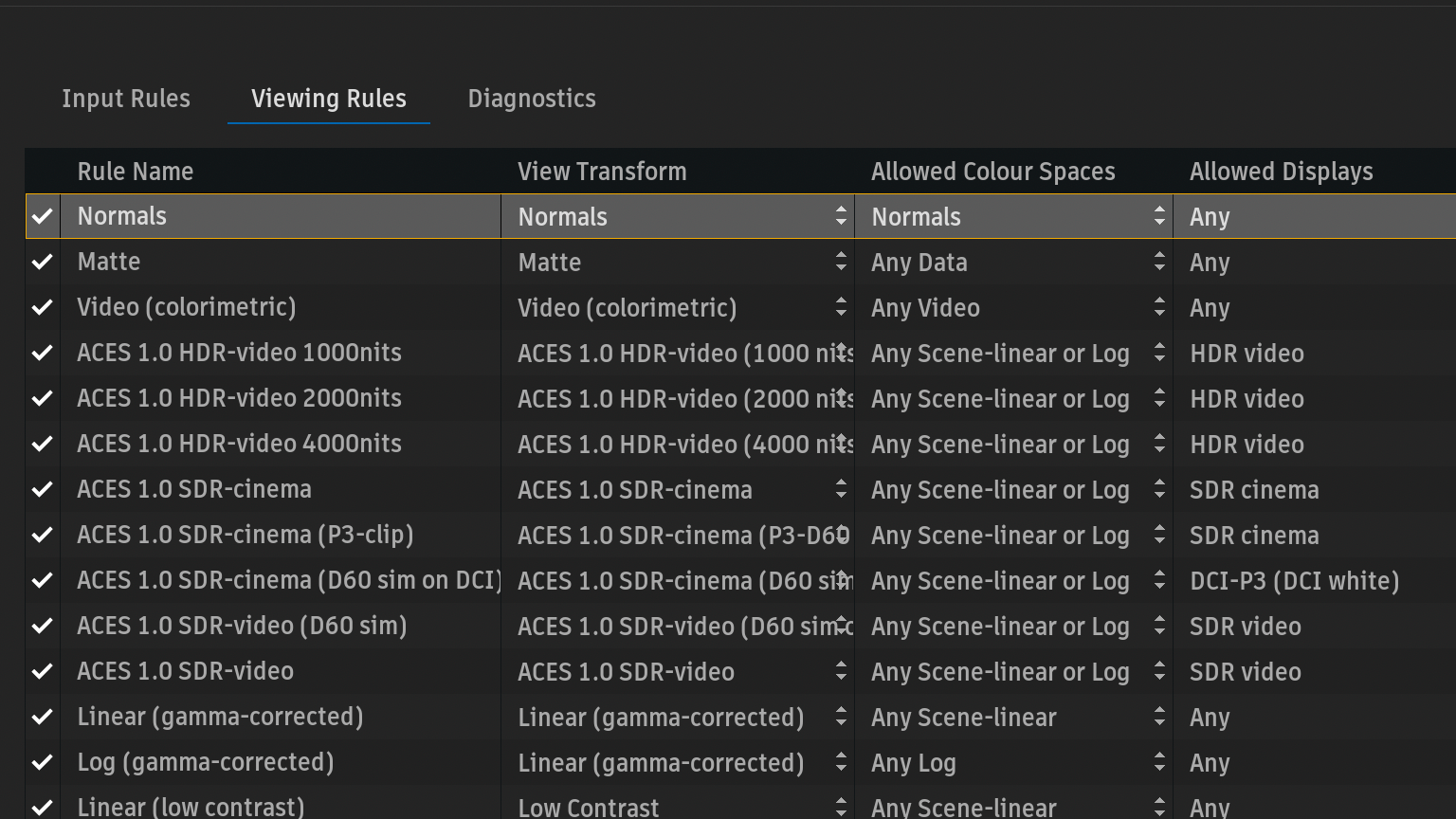

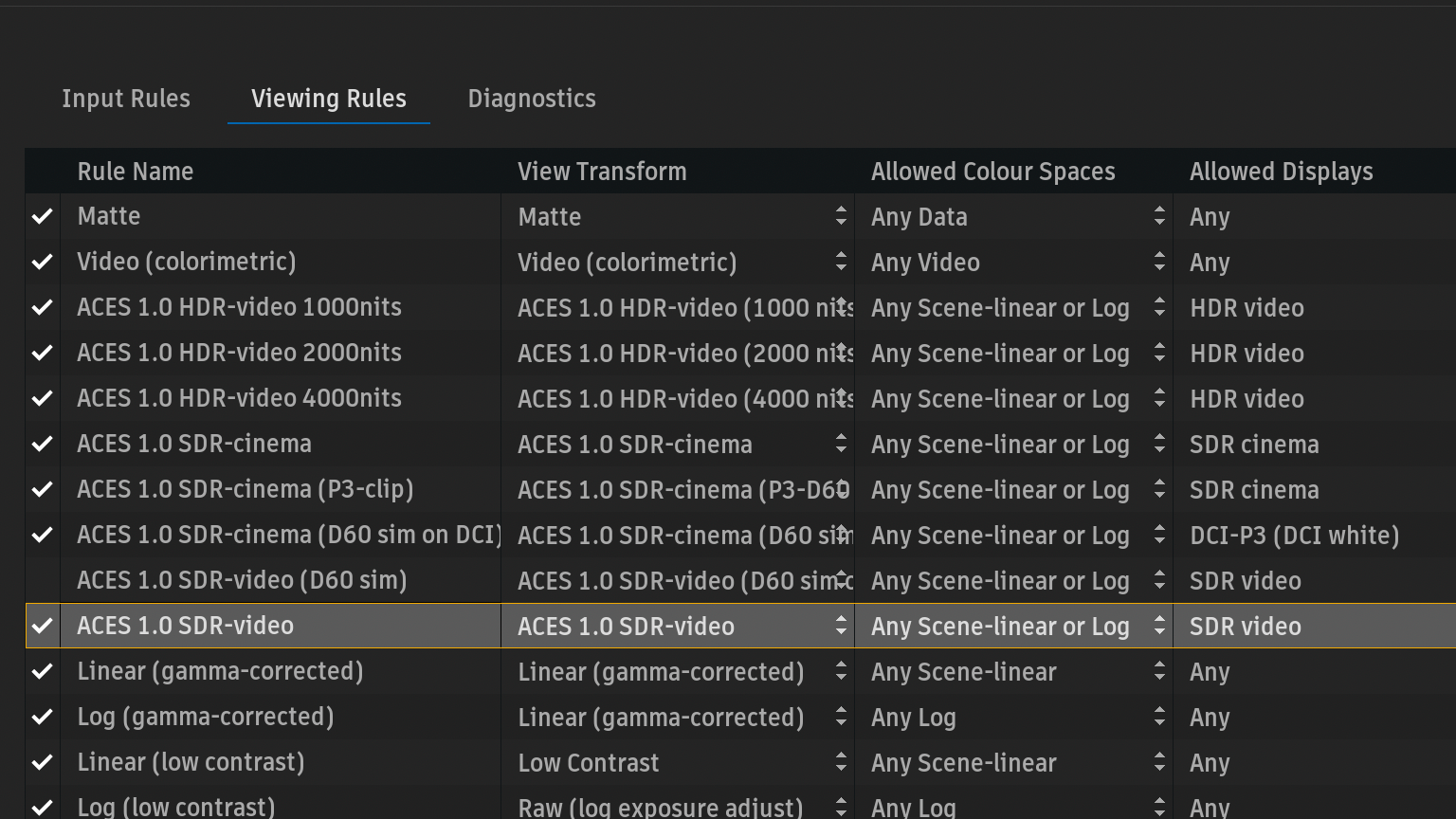

ACES 1.0 Viewing Rules

ACES 1.0のビューイングルールファイルがロードされます。

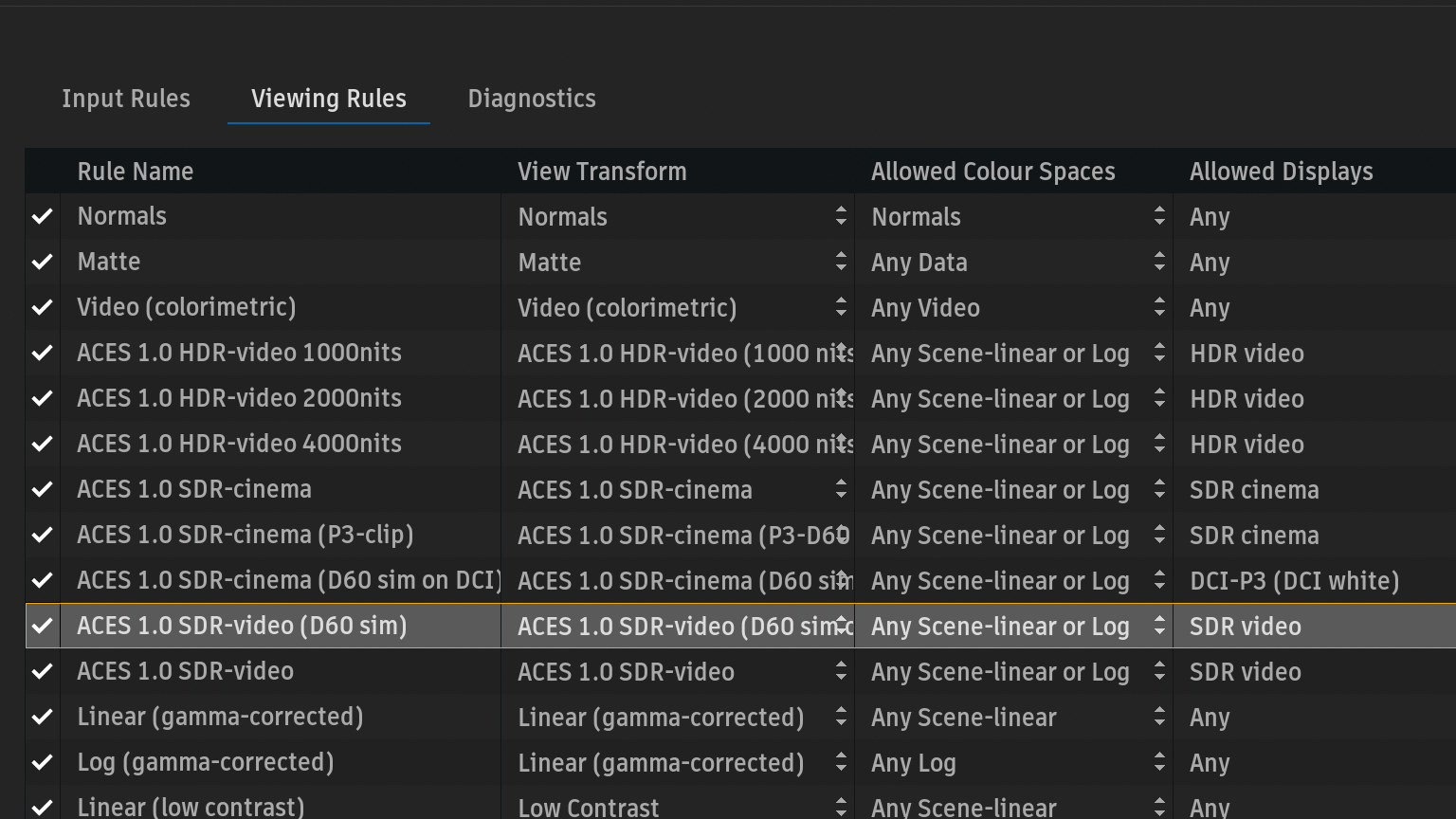

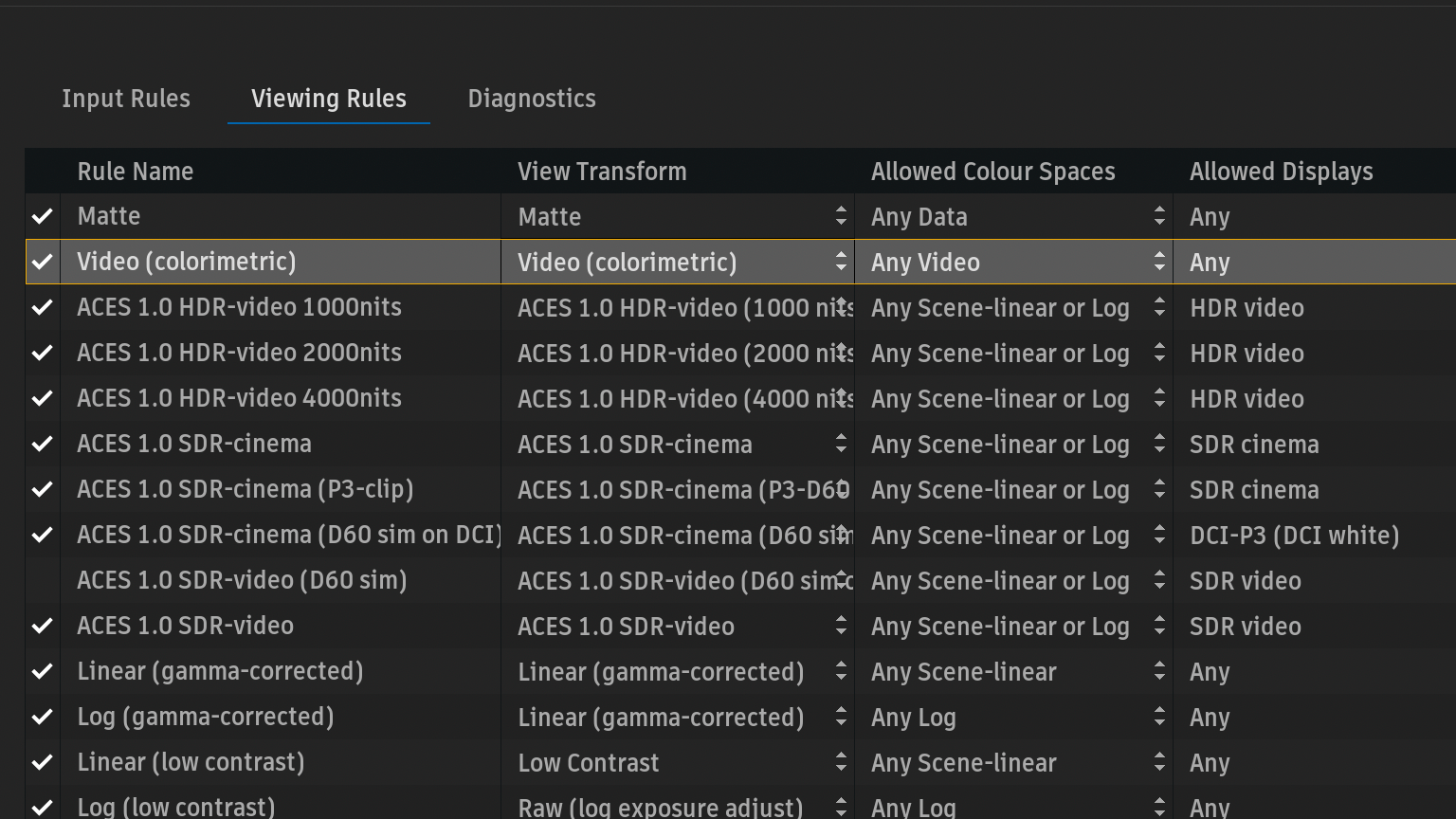

今回は、ホワイトポイントD60は必要ないので、ACES 1.0 SDR-video (D60 sim)のチェックマークをクリックして、
ビューポートから選択できないように非表示設定にします。

逆表示レンダリング(インバーストーンマッピング)のColour Managementノードの出力は、ACES 1.0 SDR-videoになります。

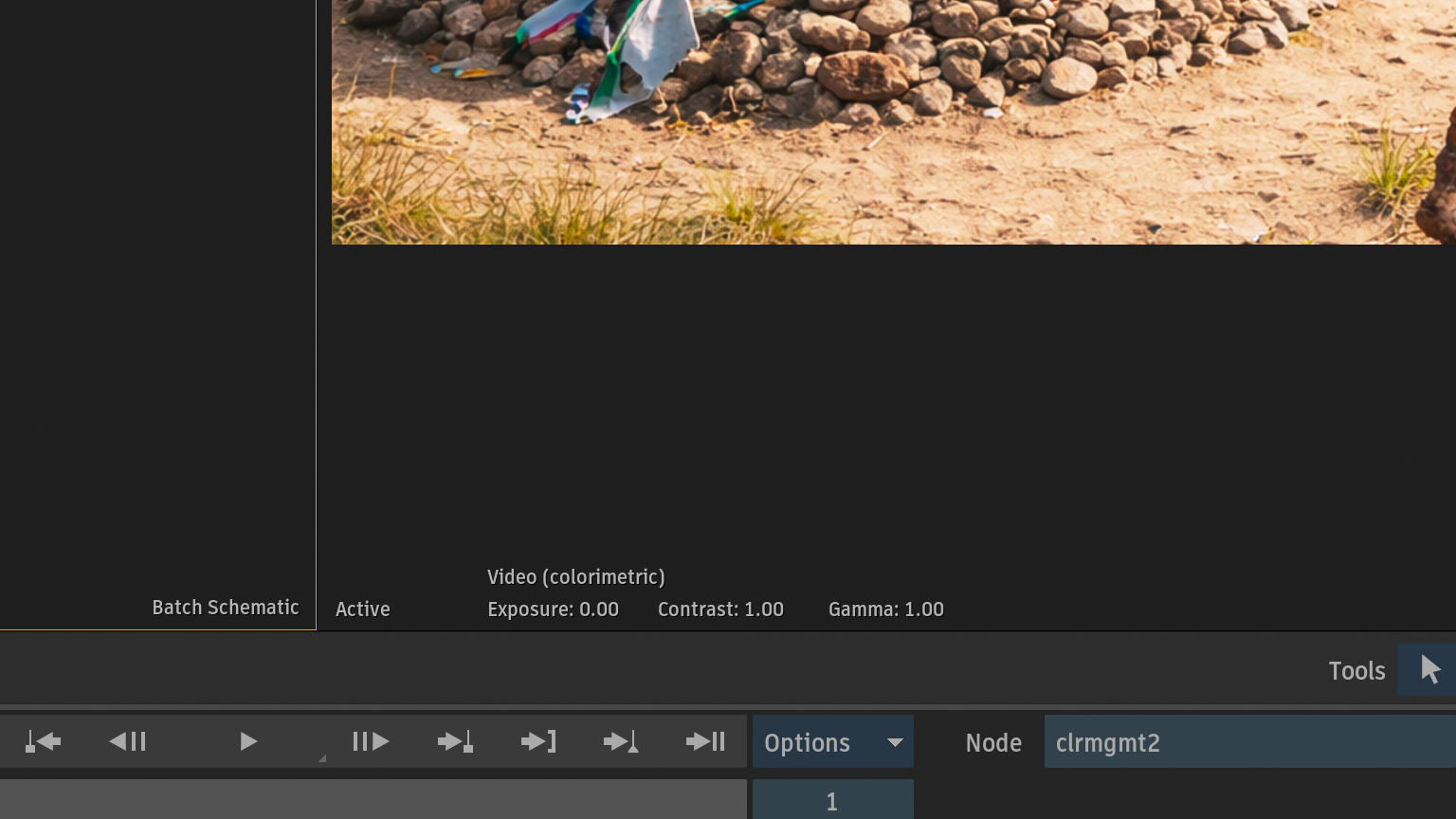

表示レンダリング(トーンマッピング)のColour Managementノードの出力は、Video(colorimetric)になります。

  • Video (colorimetric)
    直訳すると比色。Rec.709やRec.2020、DCI-P3などの色域を正確に出力します。

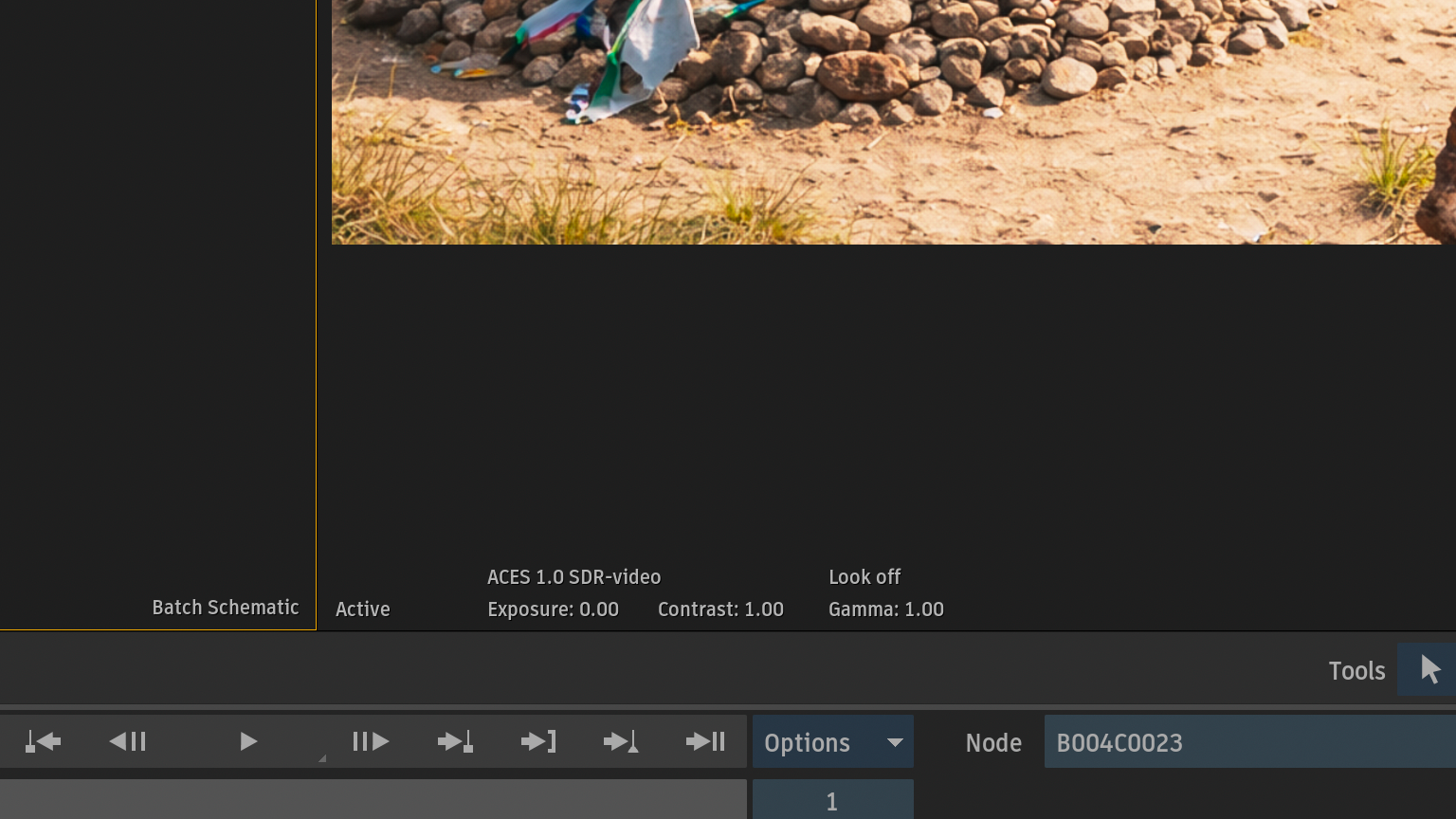

オリジナルのACES2065-1イメージファイルの出力も、ACES 1.0 SDR-videoになります。

  • ACES 1.0 SDR-video : Allowed Displays > SDR video
    シーンリニアまたはログがタグ付けされたクリップの場合、SDRディスプレイでACES 1.0 SDR-videoが使用されます。
  • Video(colorimetric) : Allowed Displays > Any
    ビデオがタグ付けされたクリップの場合、すべてのディスプレイでVideo(colorimetric)が使用されます。

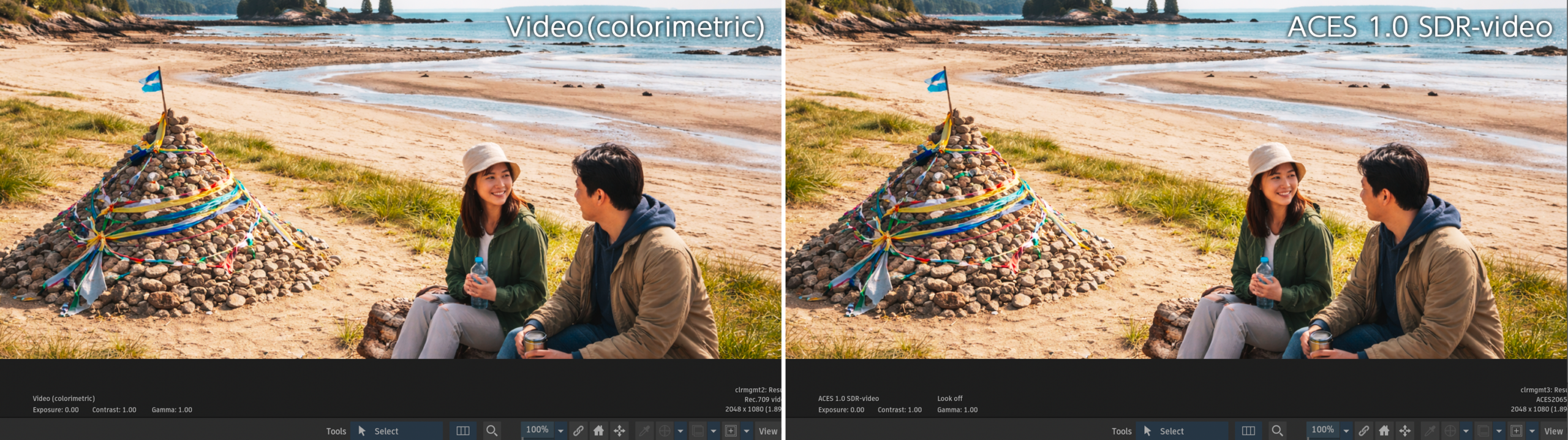

この2つのクリップは、ビューポート上ではほぼ同じ見え方になりますが、表示方法が異なります。

  • Video(colorimetric)
    表示レンダリング(トーンマッピング)の結果をベイクしてビューポートに表示
  • ACES 1.0 SDR-video
    逆表示レンダリング(インバーストーンマッピング)の結果をビューポートのみに適用 （View LUT）

まとめ

これまで説明してきたScene-referredからDisplay-referredまでの流れですが、View Transformの3つのドロップダウンとして実装されています。

今回は、2025から確認していますが、2026以降ではOCIO/ACES 2.0へ移行します。

内部で行われている考え方は同じです。

2025でこの流れを理解しておくことで、2026以降のOCIO/ACES 2.0環境でも、

Colour Managementの考え方をそのまま応用できるようになります。
